ААБЛ-1

ААБЛ-1

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП: 35 3611 0500, 35 3613 0500, 35 3614 0500, 35 3633 3300, 35 3634 3300

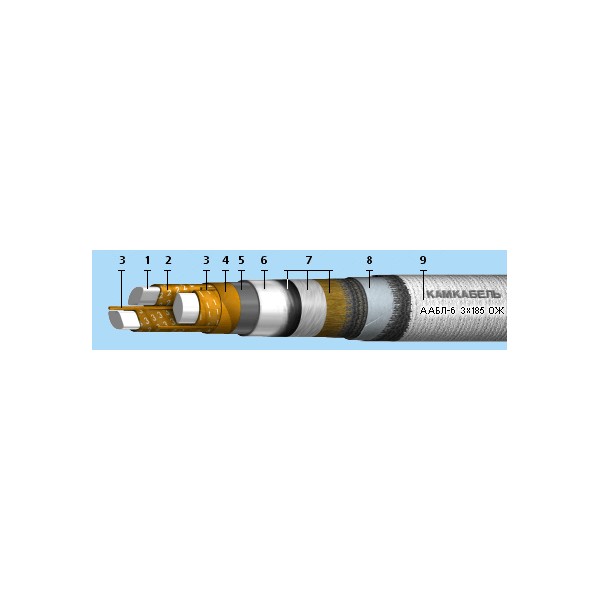

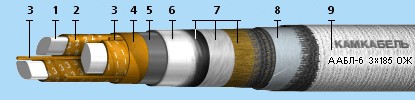

Элементы конструкции

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ и крепированной бумаги;
  8. Броня из стальных лент;
  9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.



Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350



Технические характеристики



Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 100

Cечения

Количество
и сечение
жил, шт х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
1х240  2231  37,4
1х240+2х1,5  2288  37,7
1х300  2581  40,2
1х300+2х1,5  2641  40,6
1х400  3074  43,7
1х400+2х1,5  3128  44,1
1х500  3627  47,5
1х500+2х1,5  3698  47,9
1х630  4259  51,3
1х630+2х1,5  4326  51,6
1х800  5210  56,6
1х800+2х1,5  5275  56,9
3х95 ож  2256  36,9
3х95  2395  38,6
3х120 ож  2664  40,1
3х120  2844  42,1
3х150 ож  3013  42,5
3х150  3262  44,8
3х185 ож  3531  45,9
3х185  3864  48,6
3х240 ож  4293  50,2
3х240  4643  53,3
3х70+1х35  2268  37,9
3х95+1х50 ож  2587  39,8
3х95+1х50  2733  41,5
3х120+1х70 ож  3050  43
3х120+1х70  3230  44,9
3х150+1х70 ож  3396  45,2
3х150+1х70  3639  47,5
3х185+1х95 ож  4012  49
3х185+1х95  4324  51,9
3х240+1х120 ож  4885  53,8
3х240+1х120  5273  57,2
4х70 ож  2239  36,8
4х70  2322  37,8
4х95 ож  2705  40,2
4х95  2816  41,4
4х120 ож  3214  43,8
4х120  3359  45,1
4х150 ож  3651  46,4
4х150  3900  48,7
4х185 ож  4320  50,3
4х185  4652  53
4х240 ож  5323  55,5
4х240  5658  58,2

Токовая нагрузка

одножильные



Сечение кв.мм

1 кВ

1 кВ

20 кВ

20 кВ

35 кВ

35 кВ

35 кВ

35 кВ



земля расположение в плоскости

воздух расположение в плоскости

воздух расположение в плоскости

воздух расположение треугольником

земля расположение в плоскости

земля расположение треугольником

воздух расположение в плоскости

воздух расположение треугольником

10

81

82

16

105

109

25

135

142

100

95

35

163

174

120

115

50

199

216

150

140

70

246

276

190

180

95

292

334

230

220

120

333

387

270

255

245

235

280

260

150

379

446

310

295

275

265

320

300

185

426

508

350

335

310

300

370

340

240

496

604

410

395

360

345

440

405

300

562

695

470

455

405

390

500

465

400

663

838

560

540

455

445

580

540

500

752

966

625

856

1122

800

987

1318

Примечание:

















1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1кВ





2. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



3. Кабели расположены в горизонтальной плоскости на расстоянии 35-125 мм друг от друга или треугольником вплотную





4. Токовые нагрузки даны для постоянного тока для кабелей на напряжение 1 кВ и для переменного тока для кабелей на напряжение 20 и 35 кВ.

трех, четырехжильные























Сечение кв.мм

1 кВ

1 кВ

6кВ

6кВ

10 кВ

10 кВ

20 кВ

20 кВ

35 кВ

35 кВ





земля

воздух

земля

воздух

земля

воздух

земля

воздух

земля

воздух



6

45

40



















10

60

55

59

55



16

79

72

77

73

74

67



25

102

95

100

95

91

87

100

95



35

126

118

121

117

110

106

115

110



50

153

146

149

146

134

132

140

135



70

184

180

180

178

162

161

170

170



95

219

218

213

214

192

194

205

205



120

24У

261

243

248

218

234

235

240

225

235



150

281

300

275

285

246

264

265

270

250

265



185

314

342

307

333

275

298

300

315



240

359

402

351

389

314

347



Примечание:























1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэффициент К=1,1 для кабелей на напряжение 20, 35 кВ





2. Для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются





3. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93





4. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



5. Токовые нагрузки даны для переменного тока.
