ААБЛ-10

ААБЛ-10

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП: 35 3611 0500, 35 3613 0500, 35 3614 0500, 35 3633 3300, 35 3634 3300

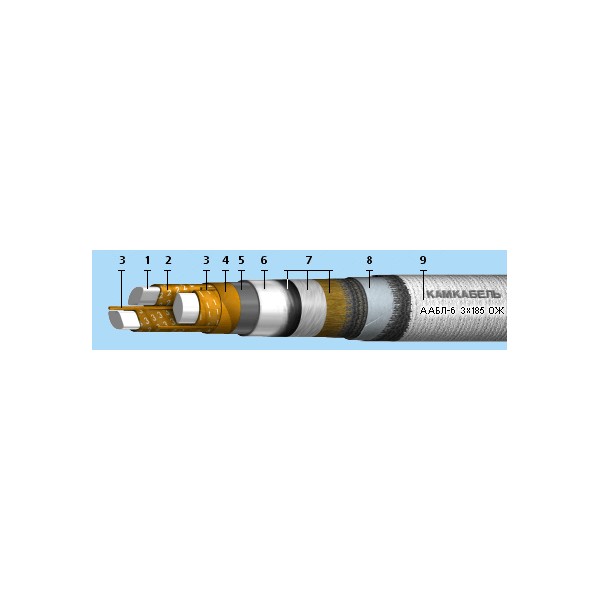

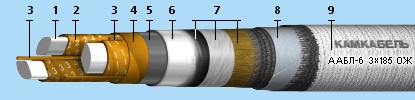

Элементы конструкции

 Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
Заполнение из бумажных жгутов;
Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
Алюминиевая оболочка;
Подушка из битума, пленки ПВХ и крепированной бумаги;
Броня из стальных лент;
Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм

Строительная длина, м

до 70

300-450

95 и 120

250-400

150 и более

200-350

Технические характеристики



Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

54

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

25

Максимальная рабочая температура жилы при перегрузке [°С]

80

Максимальная рабочая температура жилы [°С]

60

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

10

Номинальное постоянное напряжение [кВ]

25

Радиус изгиба кабелей [наружных диаметров]

25

Разность уровней, не более [м]

15

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Электрическое сопротивление изоляции, не менее [МОм*км]

200

Cечения

Количество
и сечение
жил, шт х кв.мм

Масса кабеля
кг/км

Наружный диаметр
мм

3х25 ож

2265

40,5

3х35 ож

2271

39,3

3х50 ож

2507

41,2

3х70 ож

2892

44

3х70

3037

45,4

3х95 ож

3274

47

3х95

3437

48,6

3х120 ож

3654

49,4

3х120

3864

51,3

3х150 ож

4046

51,7

3х150

4338

54,1

3х185 ож

4594

54,7

3х185

4965

57,6

3х240 ож

5435

59,1

3х240

5423

63,2

Токовая нагрузка

одножильные



Сечение кв.мм

1 кВ

1 кВ

20 кВ

20 кВ

35 кВ

35 кВ

35 кВ

35 кВ



земля расположение в плоскости

воздух расположение в плоскости

воздух расположение в плоскости

воздух расположение треугольником

земля расположение в плоскости

земля расположение треугольником

воздух расположение в плоскости

воздух расположение треугольником

10

81

82

16

105

109

25

135

142

100

95

35

163

174

120

115

50

199

216

150

140

70

246

276

190

180

95

292

334

230

220

120

333

387

270

255

245

235

280

260

150

379

446

310

295

275

265

320

300

185

426

508

350

335

310

300

370

340

240

496

604

410

395

360

345

440

405

300

562

695

470

455

405

390

500

465

400

663

838

560

540

455

445

580

540

500

752

966

625

856

1122

800

987

1318

Примечание:

















1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1кВ





2. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



3. Кабели расположены в горизонтальной плоскости на расстоянии 35-125 мм друг от друга или треугольником вплотную





4. Токовые нагрузки даны для постоянного тока для кабелей на напряжение 1 кВ и для переменного тока для кабелей на напряжение 20 и 35 кВ.

трех, четырехжильные























Сечение кв.мм

1 кВ

1 кВ

6кВ

6кВ

10 кВ

10 кВ

20 кВ

20 кВ

35 кВ

35 кВ





земля

воздух

земля

воздух

земля

воздух

земля

воздух

земля

воздух



6

45

40



















10

60

55

59

55



16

79

72

77

73

74

67



25

102

95

100

95

91

87

100

95



35

126

118

121

117

110

106

115

110



50

153

146

149

146

134

132

140

135



70

184

180

180

178

162

161

170

170



95

219

218

213

214

192

194

205

205



120

24У

261

243

248

218

234

235

240

225

235



150

281

300

275

285

246

264

265

270

250

265



185

314

342

307

333

275

298

300

315



240

359

402

351

389

314

347



Примечание:























1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэффициент К=1,1 для кабелей на напряжение 20, 35 кВ





2. Для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются





3. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93





4. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



5. Токовые нагрузки даны для переменного тока.
