ААБЛГ-10

ААБЛГ-10

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП: 35 3611 0400, 35 3613 0400, 35 3614 0400, 35 3633 4000, 35 3634 4000

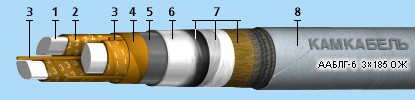

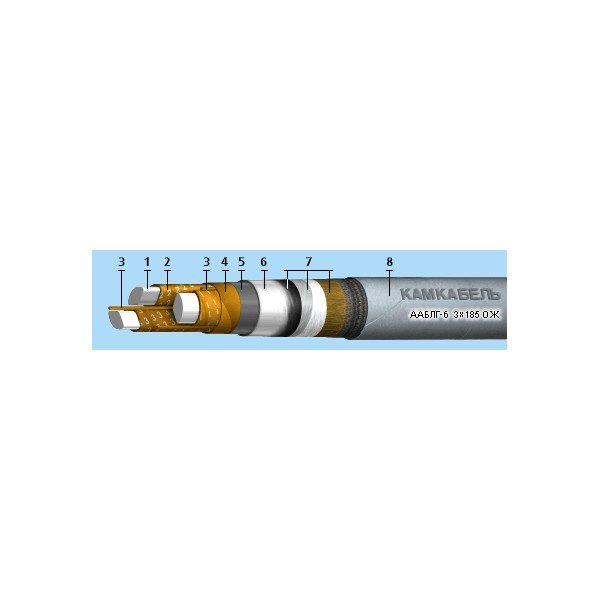

Элементы конструкции

Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
Заполнение из бумажных жгутов;
Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
Алюминиевая оболочка;
Подушка из битума, пленки ПВХ и крепированной бумаги;
Броня из стальных или стальных оцинкованных лент.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААБлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм

Строительная длина, м

до 70

300-450

95 и 120

250-400

150 и более

200-350

Технические характеристики



Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

54

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

4

Максимальная рабочая температура жилы при перегрузке [°С]

105

Максимальная рабочая температура жилы [°С]

80

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

1

Номинальное постоянное напряжение [кВ]

2.5

Радиус изгиба кабелей [наружных диаметров]

25

Разность уровней, не более [м]

25

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Электрическое сопротивление изоляции, не менее [МОм*км]

100

Cечения

Количество
и сечение
жил, шт х кв.мм

Масса кабеля
кг/км

Наружный диаметр
мм

1х240

2097

35

1х240+2х1,5

2153

35,3

1х300

2437

37,8

1х300+2х1,5

2496

38,2

1х400

2918

41,3

1х400+2х1,5

2971

41,7

1х500

3458

45,1

1х500+2х1,5

3528

45,5

1х625

4076

48,9

1х625+2х1,5

4142

49,2

1х800

5009

54,2

1х800+2х1,5

5073

54,5

3х95 ож

2124

34,5

3х95

2256

36,2

3х120 ож

2521

37,7

3х120

2694

39,7

3х150 ож

2861

40,1

3х150

3102

42,4

3х185 ож

3368

43,5

3х185

3658

46,2

3х240 ож

4114

47,8

3х240

4453

50,9

3х70+1х35

2132

35,5

3х95+1х50 ож

2445

37,4

3х95+1х50

2585

39,1

3х120+1х70 ож

2896

40,6

3х120+1х70

3070

42,5

3х150+1х70 ож

3235

42,8

3х150+1х70

3470

45,1

3х185+1х95 ож

3837

46,6

3х185+1х95

4139

49,5

3х240+1х120 ож

4695

51,4

3х240+1х120

5070

54,8

4х70 ож

2107

34,4

4х70

2187

35,4

4х95 ож

2561

37,8

4х95

2668

39

4х120 ож

3058

41,4

4х120

3198

42,7

4х150 ож

3485

44

4х150

3727

46,3

4х185 ож

4141

47

4х185

4464

50,6

4х240 ож

5126

53,1

4х240

5451

55,8

Токовая нагрузка

одножильные



Сечение кв.мм

1 кВ

1 кВ

20 кВ

20 кВ

35 кВ

35 кВ

35 кВ

35 кВ



земля расположение в плоскости

воздух расположение в плоскости

воздух расположение в плоскости

воздух расположение треугольником

земля расположение в плоскости

земля расположение треугольником

воздух расположение в плоскости

воздух расположение треугольником

10

81

82

16

105

109

25

135

142

100

95

35

163

174

120

115

50

199

216

150

140

70

246

276

190

180

95

292

334

230

220

120

333

387

270

255

245

235

280

260

150

379

446

310

295

275

265

320

300

185

426

508

350

335

310

300

370

340

240

496

604

410

395

360

345

440

405

300

562

695

470

455

405

390

500

465

400

663

838

560

540

455

445

580

540

500

752

966

625

856

1122

800

987

1318

Примечание:

















1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1кВ





2. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



3. Кабели расположены в горизонтальной плоскости на расстоянии 35-125 мм друг от друга или треугольником вплотную





4. Токовые нагрузки даны для постоянного тока для кабелей на напряжение 1 кВ и для переменного тока для кабелей на напряжение 20 и 35 кВ.

трех, четырехжильные























Сечение кв.мм

1 кВ

1 кВ

6кВ

6кВ

10 кВ

10 кВ

20 кВ

20 кВ

35 кВ

35 кВ





земля

воздух

земля

воздух

земля

воздух

земля

воздух

земля

воздух



6

45

40



















10

60

55

59

55



16

79

72

77

73

74

67



25

102

95

100

95

91

87

100

95



35

126

118

121

117

110

106

115

110



50

153

146

149

146

134

132

140

135



70

184

180

180

178

162

161

170

170



95

219

218

213

214

192

194

205

205



120

24У

261

243

248

218

234

235

240

225

235



150

281

300

275

285

246

264

265

270

250

265



185

314

342

307

333

275

298

300

315



240

359

402

351

389

314

347



Примечание:























1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэффициент К=1,1 для кабелей на напряжение 20, 35 кВ





2. Для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются





3. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93





4. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



5. Токовые нагрузки даны для переменного тока.
