ААБЛГ-6

ААБЛГ-6

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП: 35 3611 0400, 35 3613 0400, 33 34 35 3634 4000

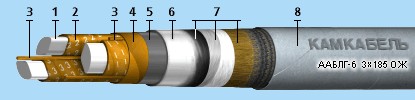

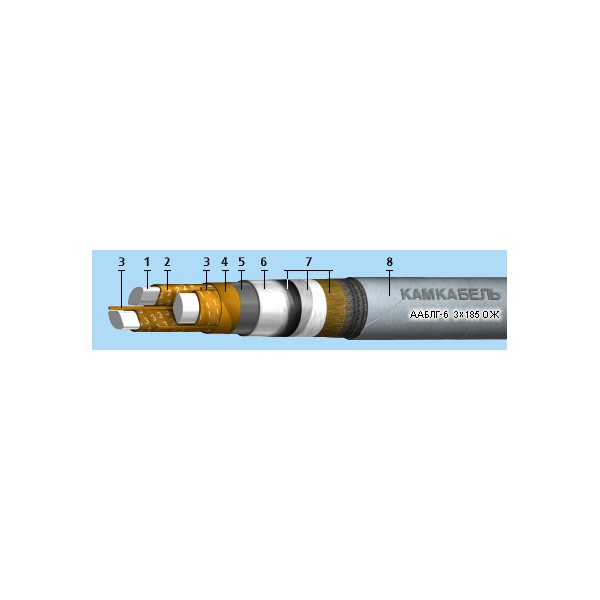

Елементи конструкції

Алюмінієва струмопровідна жила:
однодротяна (клас 1) перетином 25-240 кв. мм.,
багатодротяна (клас 1 або 2) перетином 70-800 кв. мм.;
Фазна паперова ізоляція, просочена в'язким або нестікаючим ізоляційним просочним складом;
маркування жил:
цифрова: 1, 2, 3, 4,
колірна: біла або жовта, синя або зелена , червона або малинова, коричнева чи чорна;
Заповнення з паперових джгутів;
Поясна паперова ізоляція, просочена в'язким або ізоляційним просочним складом, що не стікає;
Екран з електропровідного паперу для кабелів на напругу від 6 кВ та більше;
Алюмінієва оболонка;
Подушка з бітуму, плівки ПВХ та кріпленого паперу;
Броня із сталевих або сталевих оцинкованих стрічок.

Область застосування:

Кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках в електричних мережах напруга до 10 кВ частотою 50 Гц. Кабелі з двома мідними контрольними жилами перерізом 1,5 кв.мм призначені для електрофікованих мереж транспорту.

Кабелі призначені для експлуатації в макрокліматичних районах з помірним і холодним кліматом. Кабелі призначені для експлуатації на відкритому повітрі, у сухих приміщеннях, у сирих, частково затоплюваних приміщеннях зі слабкою, середньою та високою корозійною активністю, а також каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, на технологічних естакадах та по мостах, за наявності небезпеки механічних ушкоджень під час експлуатації. Кабелі застосовуються для прокладання в пожежонебезпечних приміщеннях та вибухонебезпечних зонах класу В-Іб, В-ІІа. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі з ізоляційним просочним складом (ЦААБлГ), що не стікає, призначені для прокладання на вертикальних і похилих ділянках трас без обмеження різниці рівнів. Кабелі можуть використовуватися в місцях, що піддаються вібрації.

Термін служби кабелів - не менше 30 років.

Будівельна довжина, м

до 70

300-450

95 та 120

250-400

150 і більше

200-350

Технічні характеристики



Вологість повітря при 35o C [%]

98

Гарантійний термін експлуатації [місяць]



17

Максимальна робоча температура жила при перевантаженні [oС]

90

Максимальна робоча температура жили [oС]

65

Монтаж при температурі не нижче [oC]

0

Номінальна змінна напруга частотою 50 Гц [кВ]

6

Номінальна постійна напруга [кВ]

15

Радіус вигину кабелів [зовнішніх діаметрів]

25

Різниця рівнів, не більше [м]

20

Температура навколишнього середовища, верхня межа [oC ]

+50

Температура навколишнього середовища, нижня межа [oC]

-50

Електричний опір ізоляції, не менш [МОм*км]

200

Перерізи

Кількість
та переріз
жил, шт х кв.мм

Маса кабелю
кг/км

Зовнішній діаметр
мм

3х50 ож

1993

35

3з70 ож

2343

37,7

3х70

2455

39,1

3х95 ож

2730

40,6

3х95

2898

42,4

3х120 ож

3095

43,1

3х120

3287

45,1

3х150 ож

3464

45,4

3х150

3718

47,8

3х185 ож

3957

48,4

3х185

4280

51,1

3х240 ож

4785

52,8

3х240

5133

55,8

Струмове навантаження

одножильні



Перебіг кв.мм

1 кВ

1 кВ

20 кВ

20 кВ

35 кВ

35 кВ

35 кВ

35 кВ



земля розташування в площині

повітря розташування в площині

повітря розташування в площині

повітря розташування трикутником

земля розташування в площині

земля розташування трикутником

повітря розташування в площині

повітря розташування трикутником

10

81

82













16

105

109













25

135

142

100

95









35

163

174

120

115









50

199

216

150

140









70

246

276

190

180









95

292

334

230

220









120

333

387

270

255

245

235

280

260

150

379

446

310

295

275

265

320

300

185

426

508

350

335

310

300

370

340

240

496

604

410

395

360

345

440

405

300

562

695

470

455

405

390

500

465

400

663

838

560

540

455

445

580

540

500

752

966













625

856

1122













800

987

1318













Примітка:

















1. При прокладанні у воді струмові навантаження в землі слід помножити на коефіцієнт К = 1,3 для кабелів на напругу 1кВ



2. Струми навантаження дано для ґрунтів з питомим тепловим опором 1,2oС х м/Вт (глибина прокладки 0,7 м)



3. Кабелі розташовані в горизонтальній площині на відстані 35-125 мм один від одного або трикутником впритул

4. Струмові навантаження дано для постійного струму для кабелів на напругу 1 кВ та для змінного струму для кабелів на напругу 20 і 35 кВ.

трьох, чотирижильні























Перебіг кв.мм

1 кВ

1 кВ

6кВ

6кВ

10 кВ

10 кВ

20 кВ

20 кВ

35 кВ

35 кВ





земля

повітря

земля

повітря

земля

повітря

земля

повітря

земля

повітря



6

45

40



















10

60

55

59

55















16

79

72

77

73

74

67











25

102

95

100

95

91

87

100

95







35

126

118

121

117

110

106

115

110







50

153

146

149

146

134

132

140

135







70

184

180

180

178

162

161

170

170







95

219

218

213

214

192

194

205

205







120

24У

261

243

248

218

234

235

240

225

235



150

281

300

275

285

246

264

265

270

250

265



185

314

342

307

333

275

298

300

315







240

359

402

351

389

314

347











Примітка:























1. При прокладанні у воді струмових навантажень у землі слід помножити на коефіцієнт К=1,3 для кабелів на напругу 1, б, 10 кВ і коефіцієнт К=1,1 для кабелів на напругу 20, 35 кВ





2 . Для чотирижильних кабелів з нульовою жилою меншого перерізу струмові навантаження не змінюються.

3. Струмові навантаження чотирижильних кабелів з жилами рівного перерізу в чотирипровідних мережах при навантаженні у всіх жилах повинні бути помножені на коефіцієнт 0,93





4. Струми навантаження дано для ґрунтів з питомим тепловим опором 1,2oС х м/Вт (глибина прокладки 0,7 м)



5.Струмове навантаження дано для змінного струму.
