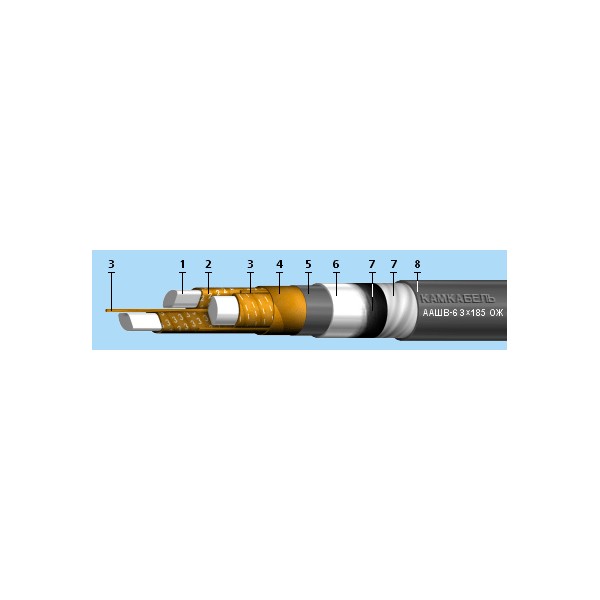

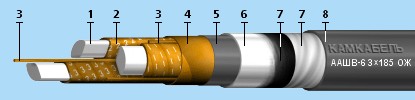

Алюмінієва струмопровідна жила: однодротяна (клас 1) перетином 25-240 кв. мм., багатодротяна (клас 1 і 2) перетином 50-800 кв. мм.; Фазна паперова ізоляція, просочена в'язким або нестікаючим ізоляційним просочним складом маркування жил: цифрова: 1, 2, 3, 4, колірна: біла або жовта, синя або зелена, червона чи малинова, коричнева чи чорна; Заповнення з паперових джгутів; Поясна паперова ізоляція, просочена в'язким або ізоляційним просочним складом, що не стікає; Екран з електропровідного паперу для кабелів на напругу від 6 кВ та більше; Алюмінієва оболонка; Підшар з бітуму та плівки ПЕТ; Зовнішній покрив з ПВХ пластикату.
Область застосування:
Кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках в електричних мережах на напругу до 35 кВ частотою 50 Гц.
Кабелі призначені для експлуатації в макрокліматичних районах з помірним та холодним кліматом. Кабелі призначені для експлуатації в землі (траншеях) з низькою та середньою корозійною активністю з наявністю або відсутністю блукаючих струмів, з високою корозійною активністю з відсутністю блукаючих струмів, якщо в процесі експлуатації кабелі не піддаються зусиллям, що розтягують. Кабелі призначені для експлуатації на відкритому повітрі, у сухих приміщеннях, у сирих, частково затоплюваних приміщеннях зі слабкою, середньою та високою корозійною активністю, а також каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, на технологічних естакадах, на спеціальних кабельних естакадах та мостами, за відсутності небезпеки механічних пошкоджень під час експлуатації. Кабелі застосовуються для прокладання у пожежонебезпечних приміщеннях та вибухонебезпечних зонах класу В-Iб, В-Iг, В-II, В-IIа. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі з ізоляційним просочним складом (ЦААШв), що не стікає, призначені для прокладання на вертикальних і похилих ділянках трас без обмеження різниці рівнів. Кабелі можуть використовуватися в місцях, що піддаються вібрації.
Термін служби кабелів - не менше 30 років.
Будівельна довжина, м
до 70
300-450
95 та 120
250-400
150 і більше
200-350
Технічні характеристики
Вологість повітря при 35o C [%]
98
Гарантійний термін експлуатації [місяць]
17
Максимальна робоча температура жила при перевантаженні [oС]
90
Максимальна робоча температура жили [oС]
65
Монтаж при температурі не нижче [oC]
0
Номінальна змінна напруга частотою 50 Гц [кВ]
6
Номінальна постійна напруга [кВ]
15
Радіус вигину кабелів [зовнішніх діаметрів]
25
Різниця рівнів, не більше [м]
20
Температура навколишнього середовища, верхня межа [oC ]
+50
Температура навколишнього середовища, нижня межа [oC]
-50
Електричний опір ізоляції, не менш [МОм*км]
200
Перерізи
Кількість та переріз жил, шт х кв.мм
Маса кабелю кг/км
Зовнішній діаметр мм
3х50 ож
1349
31
3х70 ож
1644
33,8
3х70
1759
35,5
3х95 ож
2005
37
3х95
2140
38,8
3х120 ож
2324
39,5
3х120
2479
41,5
3х150 ож
2648
41,9
3х150
2859
44,2
3х185 ож
3086
44,8
3х185
3398
48
3х240 ож
3872
49,7
3х240
4167
52,6
Струмове навантаження
одножильні
Перебіг кв.мм
1 кВ
1 кВ
20 кВ
20 кВ
35 кВ
35 кВ
35 кВ
35 кВ
земля розташування в площині
повітря розташування в площині
повітря розташування в площині
повітря розташування трикутником
земля розташування в площині
земля розташування трикутником
повітря розташування в площині
повітря розташування трикутником
10
81
82
16
105
109
25
135
142
100
95
35
163
174
120
115
50
199
216
150
140
70
246
276
190
180
95
292
334
230
220
120
333
387
270
255
245
235
280
260
150
379
446
310
295
275
265
320
300
185
426
508
350
335
310
300
370
340
240
496
604
410
395
360
345
440
405
300
562
695
470
455
405
390
500
465
400
663
838
560
540
455
445
580
540
500
752
966
625
856
1122
800
987
1318
Примітка:
1. При прокладанні у воді струмові навантаження в землі слід помножити на коефіцієнт К = 1,3 для кабелів на напругу 1кВ
2. Струми навантаження дано для ґрунтів з питомим тепловим опором 1,2oС х м/Вт (глибина прокладки 0,7 м)
3. Кабелі розташовані в горизонтальній площині на відстані 35-125 мм один від одного або трикутником впритул
4. Струмові навантаження дано для постійного струму для кабелів на напругу 1 кВ та для змінного струму для кабелів на напругу 20 і 35 кВ.
трьох, чотирижильні
Перебіг кв.мм
1 кВ
1 кВ
6кВ
6кВ
10 кВ
10 кВ
20 кВ
20 кВ
35 кВ
35 кВ
земля
повітря
земля
повітря
земля
повітря
земля
повітря
земля
повітря
6
45
40
10
60
55
59
55
16
79
72
77
73
74
67
25
102
95
100
95
91
87
100
95
35
126
118
121
117
110
106
115
110
50
153
146
149
146
134
132
140
135
70
184
180
180
178
162
161
170
170
95
219
218
213
214
192
194
205
205
120
24У
261
243
248
218
234
235
240
225
235
150
281
300
275
285
246
264
265
270
250
265
185
314
342
307
333
275
298
300
315
240
359
402
351
389
314
347
Примітка:
1. При прокладанні у воді струмових навантажень у землі слід помножити на коефіцієнт К=1,3 для кабелів на напругу 1, б, 10 кВ і коефіцієнт К=1,1 для кабелів на напругу 20, 35 кВ
2 . Для чотирижильних кабелів з нульовою жилою меншого перерізу струмові навантаження не змінюються.
3. Струмові навантаження чотирижильних кабелів з жилами рівного перерізу в чотирипровідних мережах при навантаженні у всіх жилах повинні бути помножені на коефіцієнт 0,93
4. Струми навантаження дано для ґрунтів з питомим тепловим опором 1,2oС х м/Вт (глибина прокладки 0,7 м)
5. Струмове навантаження дано для змінного струму.
