АСБ-1

АСБ-1

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП: 35 3511 0500, 35 3513 0500, 35 3514 0500, 35 3511 2000, 35 3513 2000, 35 3514 2000, 35 3533 3900, 35 3534 3900, 35 3533 4400, 35 3534 4400

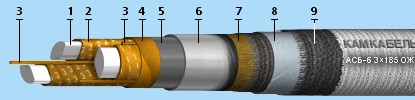

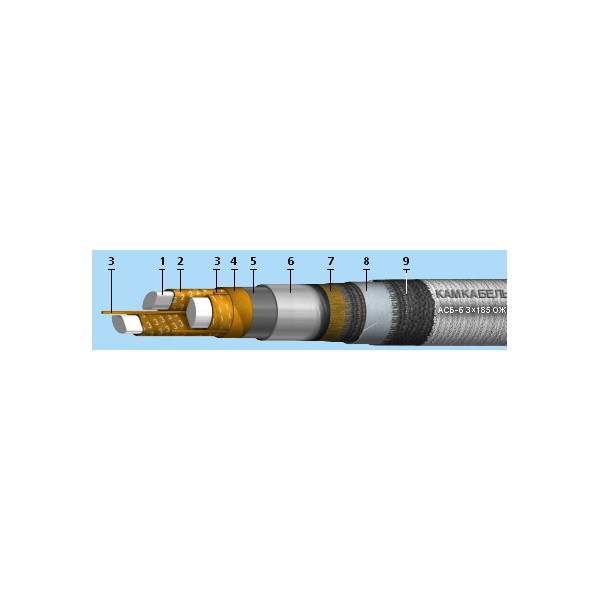

Элементы конструкции

 Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм -"ож",
• многопроволочная сечением 70-800 кв.мм;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
Заполнение из бумажных жгутов;
Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Экран из электропроводящей бумаги для кабелей
на напряжение от 6 кВ и более;
Свинцовая оболочка;
Подушка из битума и крепированной бумаги;
Броня из стальных лент;
Наружный покров из волокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.  Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм

Строительная длина, м

до 70

300-450

95 и 120

250-400

150 и более

200-350

Технические характеристики



Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

54

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

4

Максимальная рабочая температура жилы при перегрузке [°С]

105

Максимальная рабочая температура жилы [°С]

80

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

1

Номинальное постоянное напряжение [кВ]

2.5

Радиус изгиба многожильных кабелей, не менее [наружных диаметров]

15

Радиус изгиба одножильных кабелей, не менее [наружных диаметров]

25

Разность уровней, не более [м]

25

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Электрическое сопротивление изоляции, не менее [МОм*км]

100

Cечения

Количество
и сечение
жил, шт х кв.мм

Масса кабеля
кг/км

Наружный диаметр
мм

1х185

2577

33,7

1х240 ож

2607

33,1

1х240

3007

36,3

1х300

3498

39,1

1х400

4143

42,6

1х500

4926

46,4

1х625

5772

50,2

1х800

7000

55,3

1х240+2х1,5

3075,6

36,6

1х300+2х1,5

3571

39,5

1х400+2х1,5

4210,2

43

1х500+2х1,5

5014

46,9

1х625+2х1,5

5851

50,5

1х800+2х1,5

7076

55,6

3х70 ож

2525

32,9

3х70

2673

34,3

3х95 ож

3016

35,8

3х95

3212

37,5

3х120 ож

3577

39

3х120

3855

41

3х150 ож

4037

41,4

3х150

4427

43,8

3х185 ож

4735

44,8

3х185

5171

47,5

3х240 ож

5761

49,2

3х240

6249

52,2

3х50+1х25 ож

2351

32,2

3х70+1х35 ож

2830

35,1

3х70+1х35 ож

2808

34,9

3х70+1х35

3061

36,8

3х95+1х50 ож

3490

38,7

3х95+1х50 ож

3442

38,3

3х95+1х50

3696

40,5

3х120+1х70 ож

4092

41,9

3х120+1х70

4396

43,8

3х150+1х70 ож

4577

44,2

3х150+1х70

4939

46,5

3х185+1х95 ож

5369

48

3х185+1х95

5861

50,9

3х240+1х120 ож

6510

52,6

3х240+1х120

7085

55,9

4х50 ож

2426

32,6

4х70 ож

2994

35,7

4х70

3173

37,3

4х95 ож

3621

39,1

4х95

3899

41,1

4х120 ож

4284

42,7

4х120

4629

44,9

4х150 ож

4876

45,4

4х150

5309

48,1

4х185 ож

5792

49,3

4х185

6327

52,5

4х240 ож

7064

54,2

4х240

7711

58

Токовая нагрузка

одножильные



Сечение кв.мм

1 кВ

1 кВ

20 кВ

20 кВ

35 кВ

35 кВ

35 кВ

35 кВ



земля расположение в плоскости

воздух расположение в плоскости

воздух расположение в плоскости

воздух расположение треугольником

земля расположение в плоскости

земля расположение треугольником

воздух расположение в плоскости

воздух расположение треугольником

10

81

82

16

105

109

25

135

142

100

95

35

163

174

120

115

50

199

216

150

140

70

246

276

190

180

95

292

334

230

220

120

333

387

270

255

245

235

280

260

150

379

446

310

295

275

265

320

300

185

426

508

350

335

310

300

370

340

240

496

604

410

395

360

345

440

405

300

562

695

470

455

405

390

500

465

400

663

838

560

540

455

445

580

540

500

752

966

625

856

1122

800

987

1318

Примечание:

















1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1кВ





2. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



3. Кабели расположены в горизонтальной плоскости на расстоянии 35-125 мм друг от друга или треугольником вплотную





4. Токовые нагрузки даны для постоянного тока для кабелей на напряжение 1 кВ и для переменного тока для кабелей на напряжение 20 и 35 кВ.

трех, четырехжильные























Сечение кв.мм

1 кВ

1 кВ

6кВ

6кВ

10 кВ

10 кВ

20 кВ

20 кВ

35 кВ

35 кВ





земля

воздух

земля

воздух

земля

воздух

земля

воздух

земля

воздух



6

45

40



















10

60

55

59

55



16

79

72

77

73

74

67



25

102

95

100

95

91

87

100

95



35

126

118

121

117

110

106

115

110



50

153

146

149

146

134

132

140

135



70

184

180

180

178

162

161

170

170



95

219

218

213

214

192

194

205

205



120

24У

261

243

248

218

234

235

240

225

235



150

281

300

275

285

246

264

265

270

250

265



185

314

342

307

333

275

298

300

315



240

359

402

351

389

314

347



Примечание:























1. При прокладке в воде токовые нагрузки в земле следует умножить на коэффициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэффициент К=1,1 для кабелей на напряжение 20, 35 кВ





2. Для четырехжильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются





3. Токовые нагрузки четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах должны быть умножены на коэффициент 0,93





4. Токи нагрузки даны для грунтов с удельным тепловым сопротивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)



5. Токовые нагрузки даны для переменного тока.
