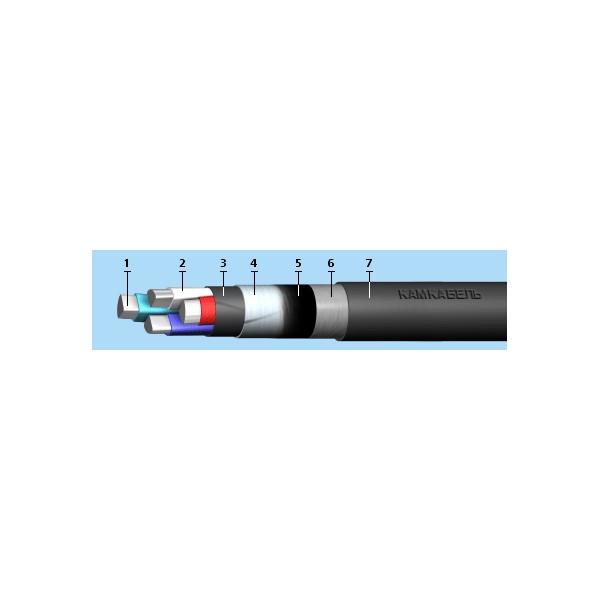

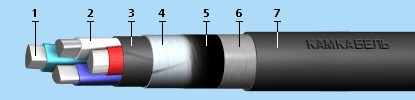

Елементи конструкції:

Алюмінієва струмопровідна жила (кількість жил: 1, 2, 3, 3+1, 4 та 5 шт.) 1 або 2 класу:
одножильна перетином 2,5 – 625 кв. мм,
багатожильна перетином 2,5 - 240 кв. мм;
Ізоляція з ПВХ пластикату, маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, або жовто-зелена; цифрова для кабелів перетином 70 кв. мм та вище: 0, 1, 2, 3, 4;
Поясна ізоляція із ПВХ стрічок;
Броня з двох сталевих чи сталевих оцинкованих стрічок;
Бітум (для перерізів понад 6 кв. мм);
Обмотка з поліетилентерефталатної плівки (для перерізів понад 6 кв. мм);
Шланг із ПВХ пластикату.

Область застосування:
Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше від змінної напруги.

Кабелі виготовляються для експлуатації в районах з помірним, холодним і тропічним кліматом. Кабелі призначені для експлуатації на суші, річках та озерах на висотах до 4300 м над рівнем моря. Кабелі застосовуються для прокладання:

• у землі (траншеях) з низькою, середньою або високою корозійною активністю, з наявністю або відсутністю блукаючих струмів, і якщо в процесі експлуатації кабелі не піддаються значним зусиллям, що розтягують;
• у повітрі за наявності небезпеки механічних пошкоджень під час експлуатації;
• для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;
• для прокладання у пожежонебезпечних приміщеннях;
• для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа.

Кабелі призначені для похилих та горизонтальних трас. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Термін служби кабелів – 30 років.

Технічні характеристики

Перерізи

Струмове навантаження
