АВВГ-1

АВВГ-1

Стандарт: ГОСТ 16442-80, ТУ 16.К09-144-2005
Код ОКП: 35 3771 5200, 35 3771 5300

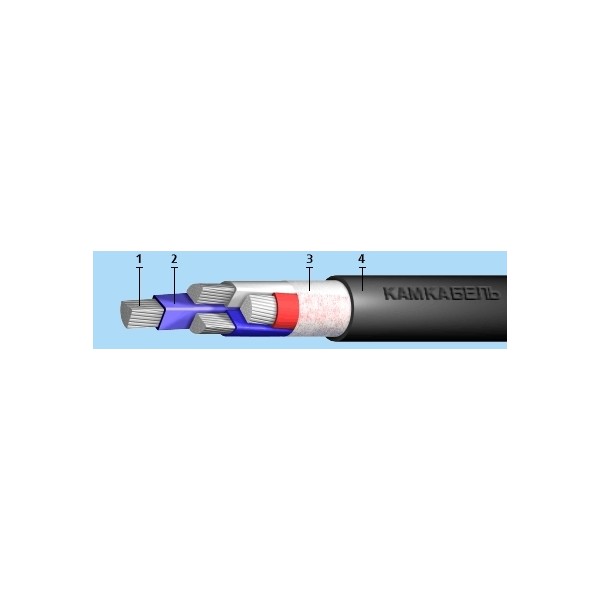

Елементи конструкції:

Алюмінієва струмопровідна жила: (кількість жил: 1, 2, 3, 3+1, 4 і 5 шт)1 або 2 класи:
Одножильний перерізом 2,5-625 кв. мм,
багатожильна перетином 2,5-240 кв. мм;
Ізоляція з ПВХ пластикату, маркування жил:
колір: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, або жовто-зелена, цифрова для кабелів перетином 70 кв. мм та вище: 0, 1, 2, 3, 4;
Обмотка з нетканого полотна для багатожильних кабелів перетином жил 16 кв. мм та вище (допускається виготовлення без обмотки);
Оболонка з ПВХ пластикату.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0 ,66 кВ і 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше за змінну напругу.

Кабелі виготовляються для експлуатації в районах з помірним, холодним і тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м над рівнем моря.

Експлуатація:

  • для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;
  • для прокладання на спеціальних кабельних естакадах, мостами та блоками;
  • для прокладання у пожежонебезпечних приміщеннях;
  • для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа.
  • Кабелі призначені для вертикальних, похилих та горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях, що піддаються вібрації. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

    Термін служби кабелів – 30 років.

    Будівельна довжина не менше [м]

    перетин основних жил 2,5-16 кв.мм.

    450

    перетин основних жил 25-70 кв.мм.

    300

    перетин основних жил 95 кв.мм. і вище

    200

    Технічні характеристики



    Вологість повітря при 35o C [%]

    98

    Гарантійний термін експлуатації [місяць]

    60

    Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]

    3.5

    Максимальна робоча температура жили [oС]

    70

    Максимальна змінна напруга частоти 50 Гц [кВ]

    1.2

    Монтаж при температурі не нижче [oC]

    -15

    Номінальна змінна напруга частотою 50 Гц [кВ]

    1.0

    Радіус вигину багатожильних кабелів, не менше [зовнішніх діаметрів]

    7.5

    Радіус вигину одножильних кабелів, не менше [зовнішніх діаметрів]

    10

    Опір ізоляції при температурі +70o С, не менше [МОм х км]

    0.005

    Температу довкілля, верхня межа [oC]

    +50

    Температура навколишнього середовища, нижня межа [oC]

    -50

    Температура струмопровідних жил при короткому замиканні [oС]

    160

    Перерізи

    Кількість
    та переріз
    жил, шт х кв.мм

    Маса
    кабелю,
    кг/км

    Зовнішній
    діаметр,
    мм

    1x2,5 ож

    40

    5,8

    1x4 ,0 ож

    54

    6,6

    1x6,0 ож

    64

    7,1

    1x10 ож

    82

    7,9

    1x16 ож

    115

    9,4

    1x25 ож

    161

    11,0

    1x35 ож

    197

    12,0

    1x50 ож

    253

    13,4

    1x70 ож

    323

    14,9

    1x70

    355

    15,7

    1x95 ож

    417

    16,7

    1x95

    452

    17,5

    1x120 ож

    511

    18,4

    1x120

    555

    19,7

    1x150 ож

    607

    19,9

    1x150

    667

    21,4

    1x185 ож

    734

    21,7

    1x185

    818

    23,8

    1x240 ож

    956

    24,7

    1x240

    1027

    26,5

    1x300

    1290

    29,0

    1x400

    1644

    32,4

    1x500

    2049

    36,2

    1x625

    2455

    39,4

    2x2,5 ож

    85

    9,8

    2x4,0 ож

    116

    11,5

    2x6,0 ож

    136

    12,5

    2x10 ож

    173

    14,0

    2x16 ож

    262

    15,8

    2x25 ож

    391

    19,4

    2x35 ож

    489

    21,3

    2x50 ож

    652

    24,7

    2x70

    741

    24,4

    2x95

    943

    27,1

    2x120

    1122

    29,3

    2x150

    1352

    31,9

    2x185

    1646

    35,1

    2x240

    2073

    39,2

    3x2,5 ож

    104

    10,3

    3x4,0 ож

    145

    12,2

    3x6,0 про ж

    172

    13,2

    3x10 ож

    224

    14,8

    3x16 ож

    300

    17,4

    3x25 ож

    449

    21,2

    3x35 ож

    556

    23,3

    3x50 ож

    710

    23,3

    3x70 ож

    947

    26,3

    3x70

    995

    27,8

    3x95 ож

    1223

    29 ,5

    3x95

    1292

    31,4

    3x120 ож

    1468

    32

    3x120

    1574

    34 ,4

    3x150 ож

    1771

    35,1

    3x150

    1893

    37,5

    3x185 ож

    2152

    38,4

    3x185

    2302

    41,2

    3x240 ож

    2773

    43,4

    3x240

    2983

    46,9

    3x4,0+1x2,5 ож

    167

    13,3

    3x6,0+1x4,0 ож

    205

    14,4

    3x10+1x6,0 ож

    265

    16,3

    3x16+1x10 ож

    373

    19,5

    3x25+ 1х16 ож

    530

    23,2

    3x35+1х16 ож

    671

    25,1

    3x50+1х25 ож

    854

    26,3

    3x70+1x35 ож

    1101

    29,1

    3x70+1x35

    1153

    30,9

    3x95+1x50 ож

    1431

    33, 1

    3x95+1x50

    1534

    35,3

    3x120+ 1x70 ож

    1776

    36,4

    3x120+1x70

    1860

    38,5

    3x120+1x70 ож

    1759

    34,8

    3x120+1x70

    1841

    36,8

    3x150+1x70 ож

    2052

    39,1

    3x150+1x70

    2178

    41,7

    3x150+1x70 ож

    2032

    37,1

    3x150+1x70

    2157

    39,6

    3x185+1x95 ож

    2518

    43,0

    3x185+ 1x95

    2715

    46,4

    3x185+1x95 ож

    2497

    40,8

    3x185+1x95

    2649

    43,6

    3x240+1x120 ож

    3263

    48,5

    3x24 0+1x120

    3485

    52,8

    3x240+1x120 ож

    3232

    46,3

    3x240+1x120

    3402

    49,1

    4x2,5 ож

    126

    11,1

    4x4,0 ож

    177

    13,3

    4x6,0 ож

    212

    14,4

    4x10 ож

    279

    16,3

    4x16 ож

    392

    19,5

    4x25 ож

    566

    23,2

    4x35 ож

    727

    26

    4x50 ож

    931

    26,4

    4x70 ож

    1214

    29,5

    4x70

    1278

    31,1

    4x95 ож

    1575

    33

    4x95

    1698

    35,4

    4x120 ож

    1929

    36,2

    4x120

    2023

    38,3

    4x150 ож

    2289

    39,2

    4x150

    2452

    41,8

    4x185 ож

    2790

    42,9

    4x185

    3024

    46,3

    4x240 ож

    3647

    49

    4x240

    3868

    52

    5x2,5 ож

    148

    12,1

    5x4,0 ож

    210

    14,5

    5x6, 0 ож

    253

    15,8

    5x10 ож

    335

    17,9

    5x16 ож

    493

    20,7

    5x25 ож

    741

    25, 3

    5x35 ож

    922

    28,0

    5x50 ож

    1256

    32,0

    5х50

    1460

    36,6

    5х50

    1400

    34,7

    5х70

    1679

    35,6

    5х95

    2155

    40,0

    5х120

    2582

    42,9

    5х150

    3165

    47,8

    5х185

    3820

    52,0

    Струмове навантаження

    Переріз

    1-жильні

    1-жильні

    2-жильні

    2-жильні

    3-жильні

    3-жильні

    4-жильні

    4-жильні

    кв.мм

    земля

    повітря

    земля

    повітря

    земля

    повітря

    земля

    повітря

    2,5

    32

    30

    33

    25

    28

    21

    26

    19

    4

    41

    40

    43

    34

    37

    29

    34

    27

    6

    52

    51

    54

    43

    44

    37

    41

    34

    10

    68

    69

    72

    58

    59

    50

    55

    46

    16

    83

    93

    94

    77

    77

    67

    72

    62

    25

    11З

    122

    120

    103

    100

    88

    93

    82

    35

    136

    151

    145

    127

    121

    109

    112

    101

    50

    166

    189

    176

    159

    147

    136

    137

    126

    70

    200

    233

    245

    165

    178

    167

    165

    155

    95

    237

    284

    295

    200

    212

    204

    197

    190

    120

    269

    330

    340

    230

    241

    236

    224

    219

    150

    305

    380

    390

    270

    274

    273

    255

    254

    185

    343

    436

    440

    310

    308

    313

    286

    291

    240

    396

    515

    -

    -

    355

    369

    330

    343

    Примітка:











    1. Токові навантаження дано для постійного струму





    2. Навантаження для кабелів із перетином жил від 70 до 185 кв.мм. дані згідно з ПУЕ





    3.Так також і для чотирижильних кабелів з нульовою жилою меншого перерізу.
