АВВГНГ-0,66

Стандарт: ТУ 16.К01-37-2003
Код ОКП: 35 2222

Інформація

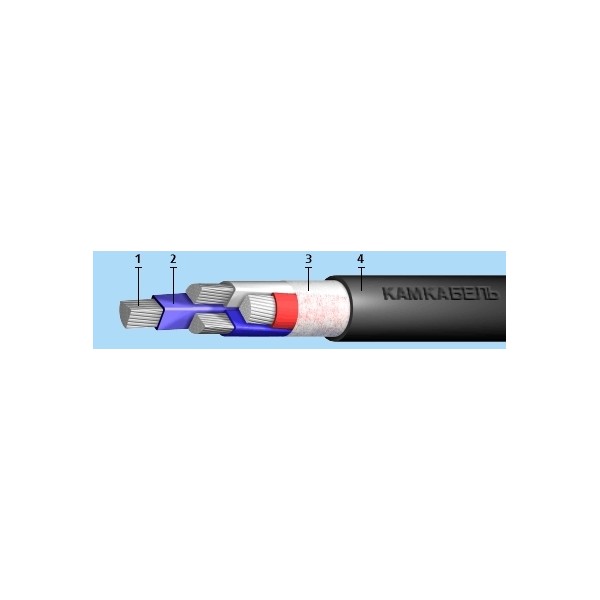

Елементи конструкції:

Алюмінієва струмопровідна жила:
однодротяна (клас 1) перетином 2,5-240 кв.мм-ож ,
багатодротяна (Клас 2) перетином 70-240 кв.мм;
Ізоляція з ПВХ пластикату,
маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, цифрова для кабелів перетином 70 кв.мм та вище: 1, 2, 3, 4, 0;
Обмотка з нетканого полотна для багатожильних кабелів перетином жил 16 кв.мм і вище;
Оболонка з ПВХ пластикату зниженої горючості.
----------------------------------- -
Примітка: на вимогу споживачів можуть поставлятися п'ятижильні кабелі з перетином жил до 95 кв.мм.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше змінної напруги.

Кабелі виготовляються для експлуатації в районах з помірним, холодним та тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м над рівнем моря.

Експлуатація:

для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;

для прокладання на спеціальних кабельних естакадах, мостами та блоками;

для прокладання у пожежонебезпечних приміщеннях;

для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа.

Кабелі призначені для вертикальних, похилих та горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях, що піддаються вібрації. Кабелі не поширюють горіння під час прокладання в пучках (норми МЕК 60332-2 категорії А та В). Кабелі можуть використовуватись на атомних електростанціях. Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Термін служби кабелів – 30 років.

Будівельна довжина не менше [м]
перетин основних жил 2,5-16 кв.мм.	450
перетин основних жил 25-70 кв.мм.	300
перетин основних жил 95 кв.мм. і вище	200

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	60
Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]	3.0
Максимальна робоча температура жили [oС]	70
Максимальна змінна напруга частоти 50 Гц [кВ]	0.72
Монтаж при температурі не нижче [oC]	-15
Номінальна змінна напруга частотою 50 Гц [кВ]	0.66
Радіус вигину багатожильних кабелів, не менше [зовнішніх діаметрів]	7.5
Радіус вигину одножильних кабелів, не менше [зовнішніх діаметрів]	10
Опір ізоляції при температурі +70o С, не менше [МОм х км]	0.005
Темпера туру навколишнього середовища, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50
Температура струмопровідних жил при короткому замиканні [oС]	160

Перерізи

Кількість та переріз жил, шт х кв.мм	Маса кабелю, кг/км	Зовнішній діаметр, мм
1x2,5 ож	37	5,4
1x4 ,0 ож	48	6,1
1x6,0 ож	57	6,5
1x10 ож	81	7,7
1x16 ож	118	9,2
1x25 ож	165	10,8
1x35 ож	202	11,8
1x50 ож	259	13,2
2x2,5 ож	81	9
2x4,0 ож	105	10,3
2x6,0 ож	124	11,3
2x10 ож	176	13,6
2x16 ож	268	16
2x25 ож	401	19,6
2x35 про ж	500	21,5
2x50 ож	668	24,9
3x2,5 ож	97	9,4
3x4,0 ож	128	10,9
3x6,0 ож	155	11,9
3x10 ож	225	14,4
3x10 ож	232	15
3x16 ож	304	17
3x25 ож	457	20,7
3x35 ож	565	22,8
3x35 ож	550	20
3x50 ож	756	26,4
3x50 ож	716	22,8
3x4 ,0+1x2,5 ож	148	11,8
3x6,0+1x4,0 ож	183	13
3x10 +1x6,0 ож	261	15,8
3x16+1x10 ож	378	19
3x25+1x16 ож>	537	22,7
3x35+1x16 ож	663	24,6
3x50+1x25 ож	851	27,4
3x50+1x25 ож	858	25 ,8
4x2,5 ож	115	10,2
4x4,0 ож	155	11,8
4x6,0 ож	189	13
4x10 ож	278	15,8
4x10 ож	285	16,4
4x16 ож	397	19
4x25 ож	572	22,7
4x35 ож	737	25,5
4x35 ож	678	22,7
4x50 ож	910	26,2
5x2,5 ож	135	11
5x4,0 ож	183	12,9
5x6,0 ож	224	14,2
5x10 ож	333	17,3
5x16 ож	-	-
5x25 ож	-	-
5x35 ож	-	-
5x50 ож	-	-

Струмове навантаження

Переріз	1-жильні	1-жильні	2-жильні	2-жильні	3-жильні	3-жильні	4-жильні	4-жильні
кв.мм	земля	повітря	земля	повітря	земля	повітря	земля	повітря
2,5	32	30	33	25	28	21	26	19
4	41	40	43	34	37	29	34	27
6	52	51	54	43	44	37	41	34
10	68	69	72	58	59	50	55	46
16	83	93	94	77	77	67	72	62
25	11З	122	120	103	100	88	93	82
35	136	151	145	127	121	109	112	101
50	166	189	176	159	147	136	137	126
70	200	233	245	165	178	167	165	155
95	237	284	295	200	212	204	197	190
120	269	330	340	230	241	236	224	219
150	305	380	390	270	274	273	255	254
185	343	436	440	310	308	313	286	291
240	396	515	-	-	355	369	330	343
Примітка:
1. Струмові навантаження дано для постійного струму			2. Навантаження для кабелів із перерізом жил від 70 до 185 кв.мм дані згідно з ПУЕ			3.Так також і для чотирижильних кабелів з нульовою жилою меншого перерізу.
