АВВГНГ-1

Стандарт: ТУ 16.К01-37-2003
Код ОКП: 35 3771 5400

Інформація

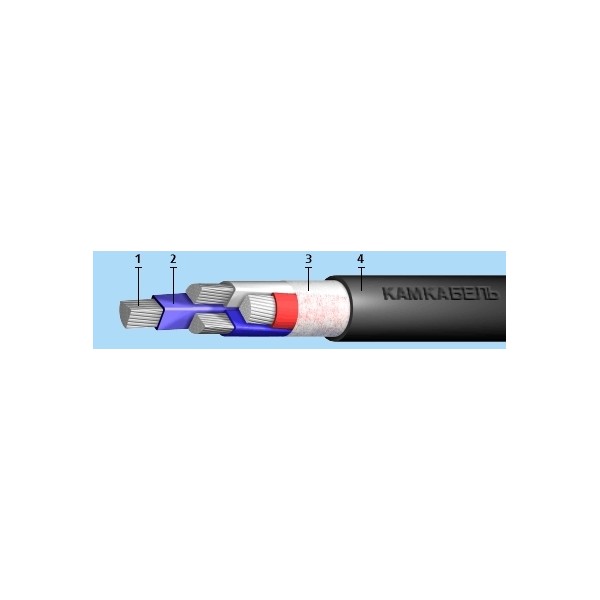

Елементи конструкції:

Алюмінієва струмопровідна жила:
однодротяна (клас 1) перетином 2,5-240 кв.мм-ож ,
багатодротяна (Клас 2) перетином 70-240 кв.мм;
Ізоляція з ПВХ пластикату,
маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, цифрова для кабелів перетином 70 кв.мм та вище: 1, 2, 3, 4, 0;
Обмотка з нетканого полотна для багатожильних кабелів перетином жил 16 кв.мм і вище;
Оболонка з ПВХ пластикату зниженої горючості.
----------------------------------- -
Примітка: на вимогу споживачів можуть поставлятися п'ятижильні кабелі з перетином жил до 95 кв.мм.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше змінної напруги.

Кабелі виготовляються для експлуатації в районах з помірним, холодним та тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м над рівнем моря.

Експлуатація:

для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;

для прокладання на спеціальних кабельних естакадах, мостами та блоками;

для прокладання у пожежонебезпечних приміщеннях;

для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа.

Кабелі призначені для вертикальних, похилих та горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях, що піддаються вібрації. Кабелі не поширюють горіння під час прокладання в пучках (норми МЕК 60332-2 категорії А та В). Кабелі можуть використовуватись на атомних електростанціях. Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Термін служби кабелів – 30 років.

Будівельна довжина не менше [м]
перетин основних жил 2,5-16 кв.мм.	450
перетин основних жил 25-70 кв.мм.	300
перетин основних жил 95 кв.мм. і вище	200

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	60
Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]	3.5
Максимальна робоча температура жили [oС]	70
Максимальна змінна напруга частоти 50 Гц [кВ]	1.2
Монтаж при температурі не нижче [oC]	-15
Номінальна змінна напруга частотою 50 Гц [кВ]	1.0
Радіус вигину багатожильних кабелів, не менше [зовнішніх діаметрів]	7.5
Радіус вигину одножильних кабелів, не менше [зовнішніх діаметрів]	10
Опір ізоляції при температурі +70o С, не менше [МОм х км]	0.005
Температу довкілля, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50
Температура струмопровідних жил при короткому замиканні [oС]	160

Перерізи

Кількість та переріз жил, шт х кв.мм	Маса кабелю, кг/км	Зовнішній діаметр, мм
1x2,5 ож	42	5,8
1x4 ,0 ож	57	6,7
1x6,0 ож	66	7,1
1x10 ож	84	7,9
1x16 ож	122	9,4
1x25 ож	170	11
1x35 ож	207	12
1x50 ож	264	13 ,4
1x70 ож	336	14,9
1x70	369	16
1x95 ож	432	16,7
1x95	468	17,9
1x120 ож	530	18,4
1x120	575	19,7
1x150 ож	627	19,9
1x150	689	21,4
1x185 ож	756	21,7
1x185	845	23,8
1x240 ож	984	24,7
1x240	1058	26,5
2x2,5 ож	94	9,8
2x4,0 ож	126	11,5
2x6,0 ож	147	12,5
2x10 ож	186	14
2x16 ож	276	16,4
2x25 ож	411	19,4
2x35 ож	511	21,3
2x50 ож	681	25,3
2x70	769	24,4
2x95	974	27,1
2x120	1156	29,3
2x150	1389	31,9
2x185	1691	35,1
2x240	2124	39,2
3x2,5 ож	113	10,3
3x4,0 ож	155	12,2
3x6,0 ож	184	13,2
3x10 ож	238	14,8
3x16 ож	316	17,4
3x25 ож	471	21,2
3x35 ож	580	23,3
3x50 ож	773	26,8
3x50 ож	734	23,3
3x70 ож	978	26,3
3x70	1027	27,8
3x95 ож	1257	29,5
3x95	1329	31,4
3x120 ож	1506	32
3x120	1619	34,4
3x150 ож	1817	35,1
3x150	1942	37,5
3x185 ож	2202	38,4
3x185	2356	41,2
3x240 ож>	2829	43,4
3x240	3050	46,9
3x4,0+1x2,5 ож	179	13,3
3x6,0+1x4,0 ож	218	14,4
3x10+1x6,0 ож	280	16,3
3x16+1x10 ож	393	19,5
3x25+1х16 ож	553	23,2
3x35+1х16 ож	699	25,1
3x50+1х25 ож	908	28,5
3x50+1х25 ож	884	26,3
3х70+1х35 ож	1134	29,1
3х70+1х35	1189	30,9
3х95+1х50 ож	1470	33,1
3х95+1х50	1580	35,3
3х120+1х70 ож	1823	36,4
3х120+1х70	1910	38,5
3х150+1х70 ож	2103	39,1
3х150+1х70	2232	41,7
3х185+1х95 ож	2574	43
3х185+1х95	2781	46,4
3х240+1х120 ож	3333	48,5
3х240+1х120	3561	52,8
4x2,5 ож	135	11,1
4x4,0 ож	189	13,3
4x6,0 ож	225	14,4
4x10 ож	294	16 ,3
4x16 ож	412	19,5
4x25 ож	590	23,2
4x35 ож	757	26
4x50 ож	977	29,5
4x50 ож	962	26,4
4x70 ож	1248	29,5
4x70	1306	31,1
4x95 ож	1614	33
4x95	1734	35,4
4x120 ож	1976	36,2
4x120	2070	38,3
4x150 ож	2340	39,2
4x150	2489	41,8
4x185 ож	2846	42,9
4x185	3076	46,3
4x240 ож	3717	49
4x240	3922	52
5x2 ,5 ож	159	12,1
5x4,0 ож	223	14,5
5x6,0 ож	268	15,8
5x10 ож	352	17,9
5х10 ож	382	18,3
5х16 ож	546	20,7
5х25 ож	813	25,9
5х35 ож	1013	28,6

Струмове навантаження

Переріз	1-жильні	1-жильні	2-жильні	2-жильні	3-жильні	3-жильні	4-жильні	4-жильні
кв.мм	земля	повітря	земля	повітря	земля	повітря	земля	повітря
2,5	32	30	33	25	28	21	26	19
4	41	40	43	34	37	29	34	27
6	52	51	54	43	44	37	41	34
10	68	69	72	58	59	50	55	46
16	83	93	94	77	77	67	72	62
25	11З	122	120	103	100	88	93	82
35	136	151	145	127	121	109	112	101
50	166	189	176	159	147	136	137	126
70	200	233	245	165	178	167	165	155
95	237	284	295	200	212	204	197	190
120	269	330	340	230	241	236	224	219
150	305	380	390	270	274	273	255	254
185	343	436	440	310	308	313	286	291
240	396	515	-	-	355	369	330	343
Примітка:
1. Струмові навантаження дано для постійного струму			2. Навантаження для кабелів із перерізом жил від 70 до 185 кв.мм. дані згідно з ПУЕ			3.Так також і для чотирижильних кабелів з нульовою жилою меншого перерізу.
