ВББШВ-1

Стандарт: ГОСТ 16442-80, ТУ 16.К09-144-2005
Код ОКП: 35 3771 3100

Інформація

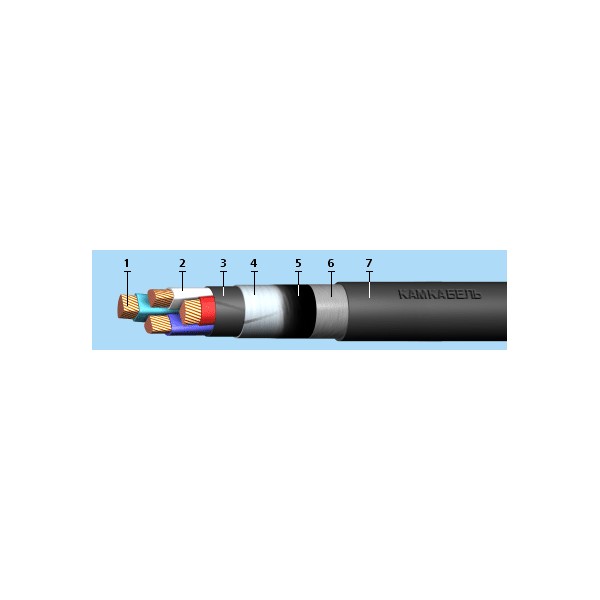

Елементи конструкції

Мідна струмопровідна жила (кількість жил: 1, 2, 3, 3+1, 4 та 5 шт.)1 або 2 класи:
одножильна перетином 2,5 – 625 кв. мм,
багатожильна перетином 2,5 - 240 кв. мм;
Ізоляція з ПВХ пластикату, маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, або жовто-зелена; цифрова для кабелів перетином 70 кв. мм та вище: 0, 1, 2, 3, 4;
Поясна ізоляція із ПВХ стрічок;
Броня з двох сталевих чи сталевих оцинкованих стрічок;
Бітум (для перерізів понад 6 кв. мм);
Обмотка з поліетилентерефталатної плівки (для перерізів понад 6 кв. мм);
Шланг із ПВХ пластикату.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 1 ,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше за змінну напругу.

Кабелі виготовляються для експлуатації в районах з помірним, холодним і тропічним кліматом. Кабелі призначені для експлуатації на суші, річках та озерах на висотах до 4300 м над рівнем моря. Кабелі застосовуються для прокладання:

Кабелі призначені для похилих та горизонтальних трас. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Строк служби кабелів - 30 років .

При перетині основних жил 6,0-16 кв.мм., будівельна довжина становить не менше 450 м.
При перетині основних жил 25-70 кв.мм., будівельна довжина складає не менше 300 м.
При перетині основних жил 95 кв.мм. і вище, будівельна довжина становить не менше 200 м.

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	60
Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]	3.5
Максимальна робоча температура жили [oС]	70
Максимальна змінна напруга частоти 50 Гц [кВ]	1.2
Монтаж при температурі не нижче [oC]	-15
Номінальна змінна напруга частотою 50 Гц [кВ]	1
Радіус вигину кабелів [зовнішніх діаметрів]	7.5
Опір ізоляції при температурі +70o С, не менше [МОм х км]	0.005
Температура навколишнього середовища, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50
Температура струмопровідних жил при короткому замиканні [oС]	160

Перерізи

Кількість та переріз жил шт х кв.мм	Маса кабелю кг/км	Зовнішній діаметр мм
2х1,5	243	11,9
2х2,5	265	12,7
2х4	339	14,4
2х6,0 ож	524	17,3
2x10 ож	581	18,7
2x16 ож	740	20,5
2x25 ож	1015	23,6
2x35 ож	1263	25,6
2x50 ож	1627	28,9
2x50	1776	30,6
2x70	2020	28,0
2x95	2582	30,8
2x120	3111	32,9
2x150	3795	36,0
2x185	4549	38,7
2x240	5737	42,9
3х1,5	273	12,4
3х2,5	305	13,2
3х4	400	15,1
3x6,0 ож	597	18,0
3x10 ож	682	19,5
3x16 ож	892	21,5
3x25 ож	1245	24,8
3x35 ож	1602	27,3
3x50 ож	1975	27,4
3x50	2045	28,8
3x70	2689	31,6
3x95	3520	35,2
3x120	4312	38,2
3x150	5180	41,3
3x240	8142	50,5
3x6,0+1x4,0 ож	681	19,2
3x10+1x6,0 ож	783	20,9
3x16+1x10 ож	1038	23 ,2
3x25+1х16 ож	1480	27,3
3x35+1х16 ож	1803	28,8
3x50+1х25 ож	2293	30,0
3х50+1х25	2361	31,2
3х70+1х35	3104	34,5
3х95+1х50	4113	39,0
3х120+1х70	5130	42 ,6
3х150+1х70	6001
3х185 +1х95	7446	50,5
3х240+1х120	9564	56,4
4х1,5	311	13,1
4х2,5	353	14,0
4х4	471	16,1
4x6,0 ож	695	19,2
4x10 ож	823	20,9
4x16 ож	1093	23,2
4x25 ож	1572	27,3
4x35 ож	2006	29,7
4x50 ож	2510	30,2
4x50	2594	31,6
4x70	3434	34,7
4x95	4565	39,1
4x120	5554	42,0
4x15 0	6686	45,4
4x185	8216	49,6
4x240	10571	55,6
5х1,5	350	13 ,9
5x2,5	403	15,0
5x4	553	17,3
5x6	675	18,7
5x10 ож	955	21,9
5x16 ож	1327	24, 9
5x25 ож	1928	29,4
5x35 ож	2459	32,1
5x50 ож	3181	36,1
5x70	4400	39,1
5x95	5720	43,4
5x120	6970	46,3
5x150	8555	50,7
5x185	10342	54,9
5x240	13229	61,3

Струмове навантаження

Переріз, кв.мм	одножильні 1		двожильні 2		трижильні 3		чотирижильні
	земля	повітря	земля	повітря	земля	повітря	земля	повітря
1,5	32	29	33	24	28	21	26	19
2,5	42	40	44	33	37	28	34	26
4	54	53	56	44	48	37	45	34
6	67	67	71	56	58	49	54	46
10	89	91	94	76	77	66	72	61
16	116	121	123	101	100	87	93	81
25	148	160	157	134	130	115	121	107
35	178	197	190	166	158	141	147	131
50	217	247	230	208	192	177	178	165
70	265	318	320	215	237	226	220	210
95	314	386	385	260	280	274	260	255
120	258	450	445	300	321	321	298	298
150	406	521	505	350	363	370	337	344
185	455	594	570	405	406	421	377	391
240	525	704	-	-	468	499	435	464
Примітка:
	1. Струмові навантаження дано для постійного струму			2. Навантаження для кабелів із перерізом жил від 70 до 185 кв.мм. дані згідно з ПУЕ			3.Струм також і для чотирижильних кабелів з нульовою жилою меншого перерізу.>
