ВВГ-1

Стандарт: ГОСТ 16442-80, ТУ 16.К09-144-2005
Код ОКП: 35 3371 2600, 35 3371 2700

Інформація

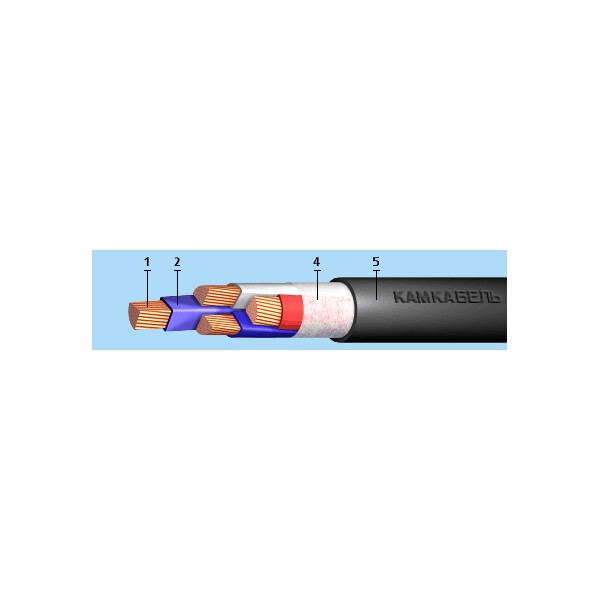

Елементи конструкції:

Мідна струмопровідна жила (кількість жил: 1, 2, 3, 3+1, 4 і 5 шт.):
однодротяна ( клас 1) перетином 1,5 – 50 кв. мм – «ож»,
багатодротяна (клас 2) перетином 50 & 240 кв. мм;
Ізоляція з ПВХ пластикату, маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, або жовто-зелена, цифрова для кабелів перетином 70 кв. мм та вище: 0, 1, 2, 3, 4;
Обмотка з нетканого полотна для багатожильних кабелів перетином жил 16 кв. мм та вище (допускається виготовлення кабелів без обмотки);
Оболонка з ПВХ пластикату.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0 ,66 кВ і 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше за змінну напругу.

Кабелі виготовляються для експлуатації в районах з помірним, холодним і тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м над рівнем моря.

Кабелі використовують:

для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;

для прокладання на спеціальних кабельних естакадах, мостами та блоками;

для прокладання у пожежонебезпечних приміщеннях;

для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа;

кабелі з мідними жилами застосовуються для прокладання групових освітлювальних мереж у вибухонебезпечних зонах класу В-Iа.

Кабелі призначені для вертикальних, похилих та горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях, що піддаються вібрації. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Термін служби кабелів – 30 років.

Будівельна довжина не менше [м]
переріз основних жил 1,5-16 кв.мм.	450
переріз основних жил 25-70 кв.мм.	300
переріз основних жил 95 кв.мм. і вище	200

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	60
Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]	3.5
Максимальна робоча температура жили [oС]	70
Максимальна змінна напруга частоти 50 Гц [кВ]	1.2
Монтаж при температурі не нижче [oC]	-15
Номінальна змінна напруга частотою 50 Гц [кВ]	1.0
Радіус вигину багатожильних кабелів, не менше [зовнішніх діаметрів]	7.5
Радіус вигину одножильних кабелів, не менше [зовнішніх діаметрів]	10
Опір ізоляції при температурі +70o С, не менше [МОм х км]	0.005
Температу довкілля, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50
Температура струмопровідних жил при короткому замиканні [oС]	160

Перерізи

Кількість та переріз жил, шт х кв.мм	Маса кабелю, кг/км	Зовнішній діаметр, мм
1x1,5 ож	42	5,4
1x2 ,5 ож	53	5,8
1x4,0 ож	76	6,6
1x6,0 ож	97	7,1
1x10 ож	140	7,9
1x16 ож	211	9,4
1x25 ож	312	11
1x35 ож	407	12
1x50 ож	537	13,4
1x50	595	14,3
1x70	796	15,9
1x95	1051	17,8
1x120	1313	19,8
1x150	1613	21,4
1x185	1985	23,8
1x240	2540	26, 5
1x300	3169	29,0
1x400	4152	32,4
1x500	5174	36,2
1x625	6407	39,4
2x1,5 ож	89	9
2x2,5 ож	113	9,7
2x4,0 ож	161	11,4
2x6,0 ож	206	12,4
2x10 ож	294	14
2x16 ож	456	16,5
2x25 ож	695	20
2x35 ож	912	21,9
2x50 ож	1225	25, 3
2x50	1346	27
2x70	1624	24,4
2x95	2141	27,1
2x120	2635	29,3
2x150	3244	31,9
2x185	3979	35,1
2x240	5100	39,2
3x1,5 ож	113	9,4
3x2,5 ож	147	10,2
3x4,0 ож	213	12,1
3x6,0 ож	279	13,1
3x10 ож	404	14,9
3x16 ож	591	17, 4
3x25 ож	906	21,2
3x35 ож	1191	23,3
3x35 ож	1186	20,6
3x50 ож	1601	26,8
3x50 ож	1576	23, 4
3x50	1645	25,1
3x70	2244	28
3x95	3017	31,6
3x120	3762	34,6
3x150	4580	37,7
3x185	5657	41,3
3x240	7398	46,9
3x2,5+1x1,5	173	11,1
3x4,0+1x2,5 ож	254	13,2
3x6,0+1x4,0 ож	336	14,4
3x10+1x6,0 ож	481	16,3
3x16+1x10 ож	725	19,5
3x25+1х16 ож	1084 23,2 23,2 335+1х16 ож	1403	25,1
3x50+1х25 ож	1886	28,5
3x50+1х25 ож	1873	26,4
3x50+1х25	1921	27,6
3x70+1x35	2613	30,8
3x95+1x50	3557	35,3
3x120+1x70	4521	39
3x150+1x70	5342	42,1
3x185+1x95	6711	46,8
3x240+1x120	8666	52,8
4x1,5 ож	139	10,2
4x2,5 ож	183	11,1
4x4,0 ож	269	13,2
4x6,0 ож	355	14,4
4x1 0 ож	519	16,3
4x16 ож	781	19,5
4x25 ож	1176	23,2
4x35 ож	1574	26
4x50 ож	2088	29,6
4x50 ож	2086	26,6
4x50	2149	27,9
4x70	2941	31,1
4x95	4004	35,5
4x120	4946	38,4
4x185	7496	46
4x240	9765	51 ,9
5x1,5 ож	165	11
5x2, 5 ож	218	12
5x4,0 ож	324	14,4
5x6,0 ож	430	15,7
5x10 ож	636	17,9
5x16 ож	97 8	20,8
5x25 ож	1503	25,3
5x35 ож	2001	28,0
5x35	2160	30,8
5x50 ож	2660	32 ,0
5x50	2989	34,7
5x50	3072	36,6
5x70	3856	35,6
5x95	5108	40,0
5x1 20	6313	42,9
5x150	7852	47,8
5x185	9575	52,0

Струмове навантаження

Переріз, кв.мм	одножильні 1		двожильні 2		трижильні 3		чотирижильні
	земля	повітря	земля	повітря	земля	повітря	земля	повітря
1,5	32	29	33	24	28	21	26	19
2,5	42	40	44	33	37	28	34	26
4	54	53	56	44	48	37	45	34
6	67	67	71	56	58	49	54	46
10	89	91	94	76	77	66	72	61
16	116	121	123	101	100	87	93	81
25	148	160	157	134	130	115	121	107
35	178	197	190	166	158	141	147	131
50	217	247	230	208	192	177	178	165
70	265	318	320	215	237	226	220	210
95	314	386	385	260	280	274	260	255
120	258	450	445	300	321	321	298	298
150	406	521	505	350	363	370	337	344
185	455	594	570	405	406	421	377	391
240	525	704	-	-	468	499	435	464
Примітка:
	1. Струмові навантаження дано для постійного струму			2. Навантаження для кабелів із перетином жил від 70 до 185 кв.мм. дані згідно з ПУЕ			3.Струм також і для чотирижильних кабелів з нульовою жилою меншого перерізу.>
