ВВГ-660

Стандарт: ГОСТ 16442-80, ТУ 16.К09-144-2005
Код ОКП: 35 2122 1100

Інформація

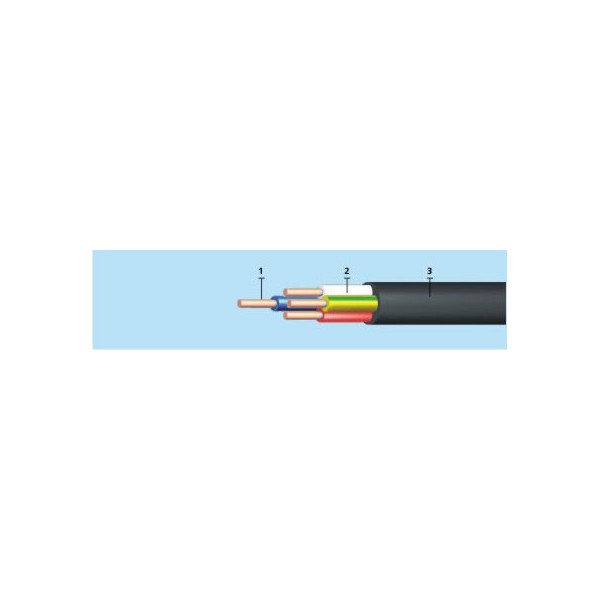

Елементи конструкції:

Мідна струмопровідна однодротяна або багатодротяна жила перетином 1,5-50 кв. мм
(кількість жил: 1, 2, 3, 3+1, 4 та 5 шт);
Ізоляція з ПВХ пластикату, маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, або жовто-зелена;
Обмотка з нетканого полотна для багатожильних кабелів перетином жил 16 кв. мм та вище (допускається виготовлення без обмотки);
Оболонка з ПВХ пластикату.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0 ,66 кВ і 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше за змінну напругу.

Кабелі виготовляються для експлуатації в районах з помірним, холодним і тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м. над рівнем моря. ході експлуатації;

для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;

для прокладання на спеціальних кабельних естакадах, мостами та блоками;

для прокладання у пожежонебезпечних приміщеннях;

для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа;

кабелі з мідними жилами застосовуються для прокладання групових освітлювальних мереж у вибухонебезпечних зонах класу В-Iа.

Кабелі призначені для вертикальних, похилих та горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях, що піддаються вібрації. Кабелі не розповсюджують горіння при одиночній прокладці (норми МЕК 60332-1). Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Термін служби кабелів – 30 років.

Будівельна довжина не менше [м]
переріз основних жил 1,5-16 кв.мм.	450
переріз основних жил 25-70 кв.мм.	300
переріз основних жил 95 кв.мм. і вище	200

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	60
Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]	3.0
Максимальна робоча температура жили [oС]	70
Максимальна змінна напруга частоти 50 Гц [кВ]	0.72
Монтаж при температурі не нижче [oC]	-15
Номінальна змінна напруга частотою 50 Гц [кВ]	0.66
Радіус вигину багатожильних кабелів, не менше [зовнішніх діаметрів]	7.5
Радіус вигину одножильних кабелів, не менше [зовнішніх діаметрів]	10
Опір ізоляції при температурі +70o С, не менше [МОм х км]	0.005
Темпера туру навколишнього середовища, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50
Температура струмопровідних жил при короткому замиканні [oС]	160

Перерізи

Кількість та переріз жив, шт. х кв. мм	Маса, кг/км	Зовнішній розмір, мм
1 х 1,5	36,0	4, 7
1 х 2,5	47,0	5,0
1 х 4	65,0	5,7
1 x 6	87,0	6,2
1 х 10	134,0	7,4
1 х 16 ож	204,0	8,8
1 х 16	219	9,5
1 х 25 ож	304,0	10,4
1 x 25	327,0	11,2
1 х 35 ож	399,0	11, 4
1 x 35	429 ,0	12,4
1 х 50 ож	528,0	12,8
1 x 50	578,0	13,5
2 х 1 ,5	66,0	7,1
2 х 2,5	88,0	7,9
2 х 4	139,0	9,8
2 х 6	183,0	10,8
2 x 10	281,0	13,2
2 х 16 ож	443,0	15,5
1 х 25 ож	681,0	19,0
1 х 35 ож	898,0	20,9
1 х 50 ож	1211,0	24,3
3 х 1,5	85,0	7,5
3 х 2,5	128,0	8,9
3 х 4	185,0	10,3
3 х 6	248,0	11,4
3 х 10	388,0	14, 0
3 х 16 ож	564,0	15,8
3 х 25 ож	876,0	19,5
3 х 35 ож	1159, 0	21,6
3 х 50 ож	1566,0	25,2
3 х 2,5+1 х 1,5	151,0	9,6
3 х 4+1 х 2,5	217,0	11,2
3 х 6+1 х 4,6	297,0	12,4
3 х 10+1 х 6	454,0	14,8
3 х 16+1 х 10 ож	667,0	17,4
3 х 25+1 х 16 ож	1042,0	20,7
3 х 35+1 х 16 ож	1326, 0	23,0
3 х 50+1 х 25 ож	1827,0	26, 8
4 x 1,5	106,0	8,1
4 х 2,5	160,0	9,6
4 х 4	233,0	11,2
4 x 6	316,0	12,4
4 х 10	499,0	15,3
4 х 16 ож	731 ,0	17,4
4 х25 ож	1138,0	21,5
4 х 35 ож	1534,0	24,3
4 х 50 ож	2045,0	27,8
5 х 1,5	139,0	9,4 192, 0	10,4
5 х 4	288,0	12,3
5 x 6	393,0	13,6
5 х 10	624,0	16,8
5 x 16	939,0	19,5
5 х 25	1456,0	24,1
5 х 35	1965,0	27,5
5 х 50	2626,0	31,4
