ВВГНГ-1

Стандарт: ТУ 16.К01-37-2003
Код ОКП: 35 3371 3600

Інформація

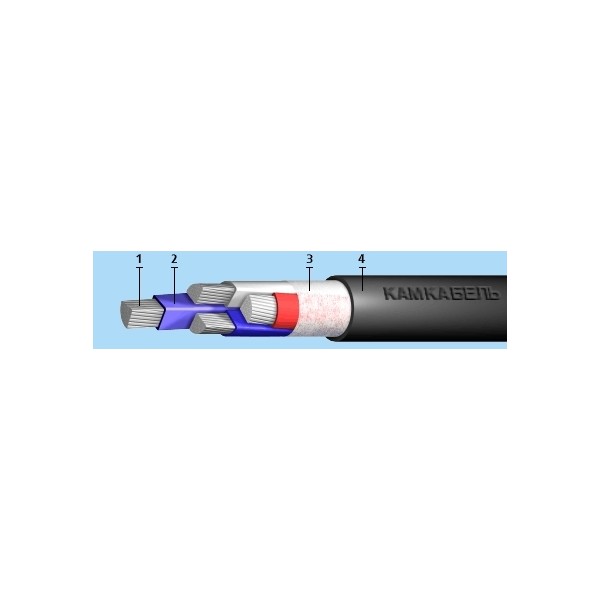

Елементи конструкції:

Мідна струмопровідна жила:
однодротяна (клас 1) перетином 1,5-50 кв.мм-ож ,
багатодротяна (Клас 2) перетином 50-240 кв.мм;
Ізоляція з ПВХ пластикату,
маркування жил:
колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна, цифрова для кабелів перетином 70 кв.мм та вище: 1, 2, 3, 4, 0;
Обмотка з нетканого полотна для багатожильних кабелів перетином жил 16 кв.мм і вище;
Оболонка з ПВХ пластикату зниженої горючості.
----------------------------------- -
Примітка: на вимогу споживачів можуть поставлятися п'ятижильні кабелі з перетином жил до 95 кв.мм.

Область застосування:

Силові кабелі призначені для передачі та розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1,0 кВ частоти 50Гц або на постійну напругу в 2,4 рази більше змінної напруги.

Кабелі виготовляються для експлуатації в районах з помірним, холодним та тропічним кліматом. Кабелі призначені для експлуатації на суші, річках і озерах на висотах до 4300 м над рівнем моря. ході експлуатації;

для прокладання в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, спорудах, що частково затоплюються, за наявності середовища зі слабкою, середньою та високою корозійною активністю;

для прокладання на спеціальних кабельних естакадах, мостами та блоками;

для прокладання у пожежонебезпечних приміщеннях;

для прокладання у вибухонебезпечних зонах класу B-Iб, B-Iг, В-II, В-IIа;

кабелі з мідними жилами застосовуються для прокладання групових освітлювальних мереж у вибухонебезпечних зонах класу В-Iа.

Кабелі призначені для вертикальних, похилих та горизонтальних трас. Неброньовані кабелі можуть використовуватися в місцях, що піддаються вібрації. Кабелі не поширюють горіння під час прокладання в пучках (норми МЕК 60332-2 категорії А та В). Кабелі можуть використовуватись на атомних електростанціях. Кабелі в тропічному кліматичному виконанні (індекс «-Т») стійкі до впливу пліснявих грибів. Допустиме нагрівання струмопровідних жил в аварійному режимі не повинно перевищувати +80°С і тривалість роботи в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.

Термін служби кабелів – 30 років.

Будівельна довжина не менше [м]
переріз основних жил 1,5-16 кв.мм.	450
переріз основних жил 25-70 кв.мм.	300
переріз основних жил 95 кв.мм. і вище	200

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	60
Випробовувальна змінна напруга частотою 50 Гц, 10 хв. [кВ]	3.5
Максимальна робоча температура жили [oС]	70
Максимальна змінна напруга частоти 50 Гц [кВ]	1.2
Монтаж при температурі не нижче [oC]	-15
Номінальна змінна напруга частотою 50 Гц [кВ]	1.0
Радіус вигину багатожильних кабелів, не менше [зовнішніх діаметрів]	7.5
Радіус вигину одножильних кабелів, не менше [зовнішніх діаметрів]	10
Опір ізоляції при температурі +70o С, не менше [МОм х км]	0.005
Температу довкілля, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50
Температура струмопровідних жил при короткому замиканні [oС]	160

Перерізи

2012

Кількість та переріз жил, шт х кв.мм	Маса кабелю, кг/км	Зовнішній діаметр, мм
1x1,5 ож	45	5,4
1x2 ,5 ож	57	5,8
1x4,0 ож	80	6,6
1x6,0 ож	102	7,1
1x10 ож	145	7,9
1x16 ож	219	9,4
1x25 ож	321	11
1x35 ож	418	12
1x50 ож	549	13,4
1x50	608	14,3
1x70	810	15,9
1x95	1067	17,8
1x120	1334	19,8
1x150	1635	21,4
1x185	23,8
1x240	2571	26 ,5
2x1,5 ож	97	9
2x2, 5 ож	121	9,7
2x4,0 ож	170	11,4
2x6,0 ож	217	12,4
2x10 ож	306	14
2x16 ож	471	16,5
2x25 ож	716	20
2x35 ож	935	21,9
2x50 ож	1254	25,3
2x50	1377	27
2x70	1652	24,4
2x95	2172	27,1
2x120	2669	29,3
2x150	3281	31,9
2x185	4024	35,1
2x240	5151	39,2
3x1,5 ож	121	9,4
3x2,5 ож	155	10 ,2
3x4,0 ож	224	12,1
3x6,0 ож	291	13,1
3x10 ож	420	14,9
3x16 ож	607	17,4
3x25 ож	928	21,2
3x35 ож	1215	23,3
3x35 ож	1207	20,6
3x50 ож	1632	26,8
3x50 ож	1600	23,4
3x50	1674	25,1
3x70	2276	28
3x95	3054	31,6
3x120	3807	34,6
3x150	4629 >	37,7
3x185	5710	41,3
3x240	7465	46,9
3x2,5+1x1,5 ож	183	11,1
3x4,0+1x2,5 ож	265	13,2
3x6,0+1x4,0 ож	348	14,4
3x10+1x6,0 ож	498	16,3
3x16+1x10 ож	745	19,5
3x25+1х16 ож	1108	23,2
3x35+1х16 ож	1432	25,1
3x50+ 1х 25 ож	1919	28,5
3x50+1х25 ож	1903	26,4
3х50+1х25	1953	27,6
3х70+1х35	2649	30,8
3х95+1х50	3602	35,3
3х120+1х70	4571	39
3х150+1х70	5397 >	42,1
3х185+1х95	6778	46,8
3х240+1х120	8742	52,8
4x1,5 ож	148	10,2
4x2,5 ож	192	11,1
4x4,0 ож	280	13,2
4x6,0 ож	368	14,4
4x10 ож	537	16,3
4x16 ож	800	19,5
4x25 ож	1199	23,2
4x35 ож	1604	26
4x50 ож	2122	29,6
4x50 ож	2117	26,6
4x50	2207	27,9
4x70	3024	31,1
4x95	4118	35,5
4x120	5078	38,4
4x150	6235	41,7
4x185	7683	46
4x240	9957	51,9
5x1,5 ож	175	11
5x2,5 ож	230	12
5x4,0 ож	338	14,4
5x6,0 ож	446	15,7
5x10 ож	652	17,9
5x10 ож	690,2	18,3
5x16 ож	993,9	21,4 >
5x25 ож	1523,4 >	25,9

Струмове навантаження

Переріз, кв.мм	одножильні 1		двожильні 2		трижильні 3		чотирижильні
	земля	повітря	земля	повітря	земля	повітря	земля	повітря
1,5	32	29	33	24	28	21	26	19
2,5	42	40	44	33	37	28	34	26
4	54	53	56	44	48	37	45	34
6	67	67	71	56	58	49	54	46
10	89	91	94	76	77	66	72	61
16	116	121	123	101	100	87	93	81
25	148	160	157	134	130	115	121	107
35	178	197	190	166	158	141	147	131
50	217	247	230	208	192	177	178	165
70	265	318	320	215	237	226	220	210
95	314	386	385	260	280	274	260	255
120	258	450	445	300	321	321	298	298
150	406	521	505	350	363	370	337	344
185	455	594	570	405	406	421	377	391
240	525	704	-	-	468	499	435	464
Примітка:
	1. Струмові навантаження дано для постійного струму			2. Навантаження для кабелів із перерізом жил від 70 до 185 кв.мм. дані згідно з ПУЕ			3.Струм також і для чотирижильних кабелів з нульовою жилою меншого перерізу.>
