КГ-ХЛ-380

КГ-ХЛ-380

Стандарт: ТУ 16. К09-064-2004, ГОСТ 24334-80
Код ОКП: 35 4400

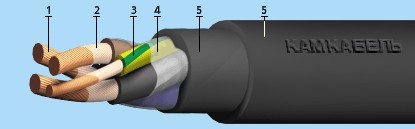

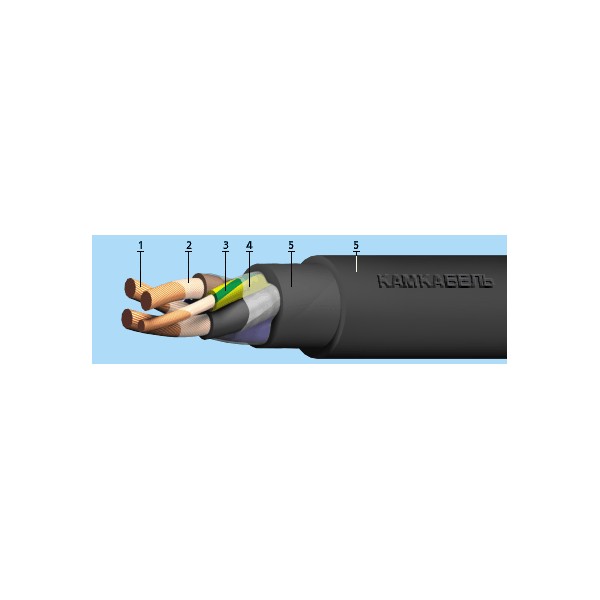

Елементи конструкції:

Струмопровідна жила скручена з мідних (КГ, КГ-ХЛ) або мідних луджених (КГ-Т) дротів (клас 5);
Шар із поліетилентерефталатної плівки марки ПЕТ-Е;
Ізоляція з гуми типу РТІ-1 або РТІ-1-ХЛ на основі натурального та бутадієнового каучуків. Маркування ізольованих жил: цифрова: 1, 2, 3, 4, 5, жила заземлення - 0,
колір: блакитний, чорний, коричневий, жила заземлення - зелено-жовта;
Шар із поліетилентерефталатної плівки марки ПЕТ-Е (поверх скручених ізольованих жил);
Оболонка з гуми типу РШТ-2, РШТМ-2-ХЛ на основі ізопренового та бутадієнового каучуків; ізоляційно-захисна оболонка одножильних кабелів з гуми типу РТІШМ, РТІШ-ХЛ на основі ізопренового та бутадієнового каучуків.

Область застосування:

Кабелі призначені для приєднання пересувних механізмів до електричних мереж на номінальну змінну напругу 380 В частоти до 400 Гц або постійна номінальна напруга 660 В.


Вид кліматичного виконання кабелів У, ХЛ, Т категорій розміщення 1, 2 , 3 за ГОСТ 15150. Кабелі стійкі до дії сонячного випромінювання. У тропічному виконанні стійкі до ураження цвілевими грибами.

Строк служби – не менше 4 років.

Багаторазові перегини кабелю через систему роликів:

Діаметр роликів

Навантаження, що розтягує

Переріз основних жил

Кількість циклів перегинів

120 мм

15 Н

2,5 кв.мм

30 000

200 мм

20 Н

4,0 кв.мм

30 000

Багаторазові вигини кабелю на кут ±П/2 рад при розтягувальному зусиллі 49 Н:

Діаметр роликів

Переріз основних жил

Кількість циклів вигинів

200 мм

від 6,0 до 16 кв.мм

90 000

200 мм

від 25 до 50 кв.мм

60 000

400* мм

від 70 до 120 кв.мм

40 000

-------------------- ---------------------
* для одножильних кабелів діаметр ролика повинен бути не більше 200 мм.

Технічні характеристики



Гарантійний термін експлуатації [місяць]

6

Довго допустима температура на жилі, не більше [oC]

75

Випробовувальна змінна напруга частотою 50 Гц, 5 хв . [кВ]

2.5

Максимальна робоча температура жили [oС]

75

Номінальна змінна напруга частоти 400 Гц, [кВ]

0.38

Номінальна постійна напруга [кВ]

0.66

Радіус вигину кабелів [зовнішніх діаметрів]

8

Розтягує зусилля кабелів на 1 кв.мм. сумарного перерізу всіх жил, не більше [Н]

19.6

Будівельна довжина не менше [м]

150

Температура навколишнього середовища, верхня межа [oC]

+50

Температура навколишнього середовища, нижня межа [oC]

-60

Електричний опір ізоляції основних жил при 20oС, не менше [МОм х км]

50

Перерізи

Кількість і переріз жил,
шт х кв.мм

Розрахункова маса кабелю,
кг/ км (довідкова)

Номінальний зовнішній
діаметр не більше, мм

1х2,5

70

5,8

1х4

80

6,4

1х6

110

7,4

1х10

180

9,5

1х16

250

10,5

1х25

360

12,3

1х35

480

14,4

1х50

670

16,2

1х70

860

18

<1х95 1210 21,6



1х120

1460

23,5

2х0,75

70

7,5

2х1,0

80

7,9

2х1,5

100

8,4

2х2,5

150

10,3

2х4

190

11,4 2x6 280 210

13,9

2х10

490

18,9

2х16

650

20,9

2х25

1030

24,6

2х35

1380

29

2х50

1890

32,6

2х70

2500

37,4

2х95

3330

42,7

2х120

4020

46,6

2х0,75+1х0,75

80

7,9

2х1,0+1х1,0

100

8,3

2х1,5+1х1,5

120

8,8

2х2,5+1х1,5

160

11

2х2,5+1х2,5

170

11

2х4+1х2,5

230

12,1

2х6+1х4

340

14,7

2х10+1х6

550

19,1

2х16+1х6

800

22 ,1

2х16+1х10

860

22,1

2х25 +1х10

1140

26,2

2х25+1х16

1230

26,2

2х35+1х10

1340

29

2х35+1х16

1490

29

2х50+1х16

2050

33

2х50+1х25

2090

33

2х70+1х25

2660

37,9

2х70+1х35

2750

37,9

2х95+1х35

3600

43,2

2х95+1х50

3740

43,2

2х120+1х35

4270

47,2

2х120+1х70

4570

47,2

3х0,75

80

7,9

3х1,0

100

8,3

3х1,5

120

8,8

3х2,5

180

11

3х4

240

12,1

3х6

350

14,7

3х10

620

20

3х16

830

22,1

3х25

1290

26,2

3х35

1730

30,8

3х50

246 0

35,7

3х70

3150

39,7

3х95

4250

45,4

3х120

5160

49,6

3х0,75+1х0,75

100

8,6

3х1,0+1х1,0

120

9,1

3х1,5+1х1,5

140

9,6

3х2,5+1х1,5

210

12

3х4+1х2,5

300

13, 8

3х6+1х4

420

16, 2

3х10+1х6

690

21,2

3х16+ 1х6

920

24,3

3х16+1х10

990

24,3

3х25+1х10

1570

29,9

3х25+1х16

1610

29,9

3х35+1х10

1780

32,7

3х35+1х16

1800

32,7

3х35+1х25

19 70

32,7

3х50 +1х16

2790

37,9

3х50+1х25

2810

37,9

3х70+1х25

3270

42,2

3х70+1х35

3370

42,2

3х70+1х50

3600

42,2

3х95+1х25

4680

48,3

3х95+1х35

4740

48,3

3х95+1х50

4910

48,3

3х120+1х35

5910

55

3х120+1х70

6230

55

4х1,0

110

8,8

4х1,5

140

9,6

4х2,5

220

12

4х4

310

13,8

4х6

430

16,2

4х10

770

21,9

4х16

1050

24,3

4х25

1680

29,9

4х35

2230

35

4х50

3100

39,2

4х70

3990

43,7

4х95

5390

50, 1

5х1,0

140

9,6

5х1, 5

180

10,5

5х2,5

280

13,2

5х4

390

15,1

5х6

550

17,8

5х10

940

24

5х16

1380

27,8

5х25

2040

32,8

5х35

2720

38,4

5х50

3800

43,1

5х70

4890

48,2

5х95

6880

57,5

Струмонавантаження

Кількість та переріз
жил, шт х кв.мм

Не більше А

1x2,5

69





1x4,0

89





1x6,0

115





1x10

144





1x16

189





1x25

240





1x35

298





1x50

362

>





1x70

437





1x95

>

522





1x120

609





2x0,75

24





2x1,0

28





2x1,5

35





2x2,5

47





2x4,0

60

2x6,0

75

2x10

97

2x16

128

2x25

162

2x35

200

2x50

245

2x70

290

2x95

347

2x120

407

2x0,75+1x0,75

24

2x1,0+1x1,0

28

2x1,5+1x1,5

35

2x2,5+1x1,5

47

2x4,0+1x2,5

60

2x6,0+1x4,0

75

td>

2x10+1x6,0

97

2x16+1x6,0

128

2x25+1x10

162

2x3 5+1x10

200

2x50+1x16

245

2x70+1x25

290

2x95+1x35

347

2x120+1x35

407

3x0,75

22

3x1 ,0

24

3x1,5

>

31

3x2,5

42

3x4,0

55

3x6,0

69

3x16 + 1x6, 0

106

3x25 + 1x10

141

3x35 + 1x10

170

3x50 + 1x16

213

3x70 + 1x16

260

3x95 + 1x25

313

3x120 + 1x35

367

3x150 + 1x50

413

3x16 + 1x6,0 + 1x6,0

106

3x25 + 1x10 + 1x6,0

141

3x35 + 1x10 + 1x6,0

170

3x50 + 1x16 + 1x10

213

3x70 + 1x16 + 1x10

260

3x95 + 1x25 + 1x10

313

3x120 + 1x35 + 1x10

367

3x150 + 1x50 + 1x10

413
