ПВ3

Стандарт: ГОСТ 6323-79, МЕК 60227
Код ОКП: 35 5113 0100, 35 5113 2800, 35 5113 2000, 35 5113 3000, 35 5 .

Інформація

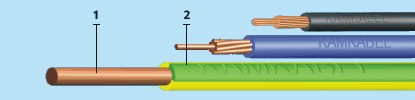

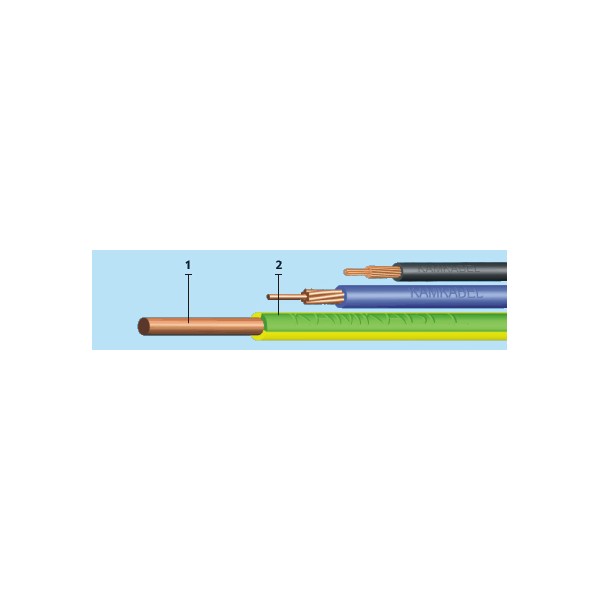

Елементи конструкції:

Мідна однодротяна або багатодротяна жила* круглої форми класу 3,4 або 5 за ГОСТ 22483;
Ізоляція з ПВХ пластикату:
колір ізоляції для всіх перерізів: білий, жовтий, червоний, синій , зелений, коричневий, чорний,
Приклад маркування по ізоляції: КАМКАБЕЛЬ 2007 ПВ3 2,5.
----------------------- -------------
* на вимогу споживачів дроту можуть поставлятися з мідною лудженою жилою.

Область застосування:

Проводи застосовуються для електричних установок при стаціонарній прокладці в освітлювальних та силових мережах, а також для монтажу електроустаткування , машин, механізмів та верстатів на номінальну напругу до 450 Вольт (U0/U=450/750 V) частотою 400 Гц або постійну напругу до 1 000 Вольт.

Проводи виготовляються для експлуатації в районах з помірним, холодним (ПВ-ХЛ), тропічним та морським кліматом, у тому числі для суден необмеженого району плавання. Провід призначений для експлуатації під навісом або в приміщеннях (об'ємах), де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі і є порівняно вільний доступ зовнішнього повітря, наприклад, намети, кузови, причепи, металеві приміщення без теплоізоляції. Провіди можуть використовуватися як вбудовані елементи всередині комплектних виробів, конструкція яких виключає можливість конденсації вологи на вбудованих елементах (наприклад, всередині радіоелектронної апаратури). Провід марки ПВ1 призначений для прокладання в сталевих трубах, пустотних каналах будівельних конструкцій, на лотках та для монтажу електричних ланцюгів; дроти марки ПВ2 та ПВ3 призначені для монтажу ділянок електричних ланцюгів, де можливі вигини дротів; дроти марки ПВ4 призначені для монтажу ділянок електричних ланцюгів, де можливі часті вигини дротів.

Термін служби проводів - не менше 15 років.

Технічні характеристики

Вологість повітря при 35o C [%]	100
Гарантійний термін експлуатації [місяць]	24
Випробовування змінна напруга 50 Гц протягом 15 хв. після перебування у воді 24 год. [В]	Максимальна робоча температура жили [oС]	70
Монтаж при температурі не нижче [oC]	-15
Номінальна напруга U0/U [В]	450/750
Радіус вигину кабелів [зовнішніх діаметрів]	10
Будівельна довжина не менше [м]	100
Температура навколишнього середовища, верхня межа [oC]	+35
Температура навколишнього середовища, нижній пр едел [oC]	-50
Електричний опір ізоляції, не менше [МОм*км]	1.0

Речення

Перетин , Кв. мм	Розрахункова маса, кг/км	Розрахунковий зовнішній діаметр, мм	Максимальний зовнішній діаметр, мм
0,50	8,4	2,1	2,6
0,75	11,5	2,4	2,8
1,00	13,9	2,5	3,0
1,50	20,3	3, 0	3,4
2,50	31,9	3,7	4,2
4,00	47,7	4,2	4,8
6,00	66,3	4,8	6,3
10,00	113,2	6,2	7,6

Сертифікати

РОСС UA.КБ01.В00064
