КГ-ХЛ-660

КГ-ХЛ-660

Стандарт: ТУ 16. К09-064-2004, ГОСТ 24334-80
Код ОКП: 35 4400

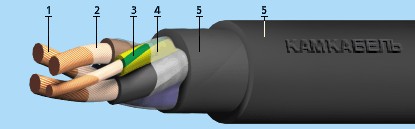

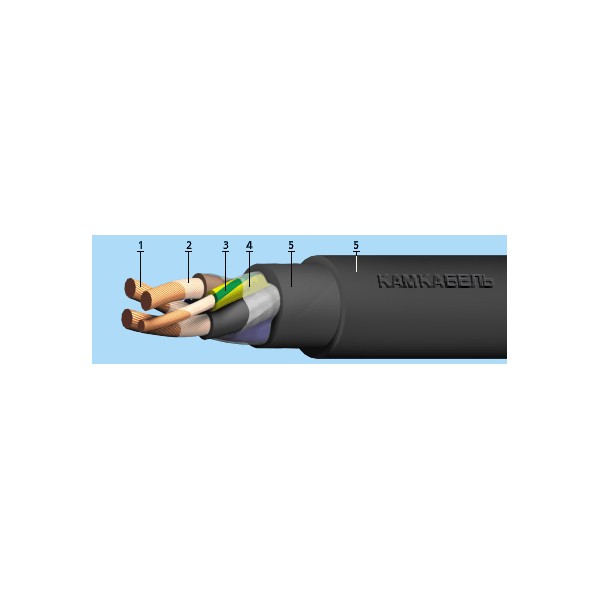

Елементи конструкції:

Струмопровідна жила скручена з мідних (КГ, КГ-ХЛ) або мідних луджених (КГ-Т) дротів (клас 5);
Шар із поліетилентерефталатної плівки марки ПЕТ-Е;
Ізоляція з гуми типу РТІ-1 або РТІ-1-ХЛ на основі натурального та бутадієнового каучуків. Маркування ізольованих жил: цифрова: 1, 2, 3, 4, 5, жила заземлення - 0,
колір: блакитний, чорний, коричневий, жила заземлення - зелено-жовта;
Шар із поліетилентерефталатної плівки марки ПЕТ-Е (поверх скручених ізольованих жил);
Оболонка з гуми типу РШТ-2, РШТМ-2-ХЛ на основі ізопренового та бутадієнового каучуків; ізоляційно-захисна оболонка одножильних кабелів з гуми типу РТІШМ, РТІШ-ХЛ на основі ізопренового та бутадієнового каучуків.

Область застосування:



Силові гнучкі кабелі призначені для приєднання пересувних механізмів до електричних мереж на номінальну змінну напругу 660 В частоти до 400 Гц або постійну напругу 1000 В.

Призначені для експлуатації на суші, річках і озерах в макрокліматичних районах , холодним (КГ-ХЛ) та тропічним (КГ-Т) кліматом, на відкритому повітрі та в приміщеннях.

Вигляд кліматичного виконання кабелів У, ХЛ, Т категорій розміщення 1, 2, 3 за ГОСТ 15150.

Стійкі до впливу сонячного випромінювання. Кабелі марки КГ-Т стійкі до поразки цвілевими грибами. Термін служби - 4 роки.

Діаметр роликів

Навантаження, що розтягує

Перетин основних жил

Кількість циклів перегинів

120 мм

15 Н

2,5 кв.мм

30 000

200 мм

20 Н

4,0 кв.мм

30 000

Багаторазові вигини кабелю на кут ±П/2 рад при розтягувальному зусиллі 49 Н:

Діаметр роликів

Переріз основних жил

Кількість циклів вигинів

200 мм

від 6,0 до 16 кв.мм

90 000

200 мм

від 25 до 50 кв.мм

60 000

400* мм

від 70 до 120 кв.мм

40 000

-------------------- ---------------------
* для одножильних кабелів діаметр ролика повинен бути не більше 200 мм.

Технічні характеристики



Гарантійний термін експлуатації [місяць]

6

Довго допустима температура на жилі, не більше [oC]

75

Випробовувальна змінна напруга частотою 50 Гц, 5 хв . [кВ]

2.5

Максимальна робоча температура жили [oС]

75

Номінальна змінна напруга частоти 400 Гц, [кВ]

0.66

Номінальна постійна напруга [кВ]

1

Радіус вигину кабелів [зовнішніх діаметрів]

8

Розтягує зусилля кабелів на 1 кв.мм. сумарного перерізу всіх жил, не більше [Н]

19.6

Будівельна довжина не менше [м]

150

Температура навколишнього середовища, верхня межа [oC]

+50

Температура навколишнього середовища, нижня межа [oC]

-60

Електричний опір ізоляції основних жил при 20oС, не менше [МОм х км]

50

Перерізи

Кількість і
перетин жил,
шт х кв.мм

Розрахункова маса кабелю,
кг/ км (довідкова)

Номінальний зовнішній
діаметр не більше, мм

1х2,5

70

6,3

1х4

100

7,3

1х6

130

8,3

1х10

190

9,9

1х16

260

10,9

1х25

380

12,8

1х35

500

14,9

1х50

690

16,6

1х70

880

18,5

1х95

1270

22 ,4

1х120

1520

24,4

1х150

1880

27,3

1х185

2320

29,7

1х240

3020

34,8

1х30 0

3820

38,7

1х400

4880

45,3

2х0,75

90

8,4

2х1,0

100

8,6

2х1,5

110

9,2

2х2,5

160

10,8

2х4

220

12,3

2х6

310

14,7

2х10

530

19,8

2х16

700

21,8

2х25

1130

26,6

2х35

1440

29,9

2х50

2020

34,5

2х70

2560

38,3

2х95

3420

43,6

2х120

4120

47,5

2х150

5260

54,6

2х185

6340

58,5

2х240

8410

68,9

2х0, 75+1х0,75

100

8,8

2х1,0+1х1,0

110

9,1

2х1, 5+1х1,5

140

9,8

2х2,5+1х1,5

190

11,4

2х2, 5+1х2,5

200

11,4

2х4+1х2,5

260

13,1

2х6+1х4

370

15,6

2х10+1х6

590

20

2х16+1х6

770

23,1

2х16+1х10

840

23,1

2х25+1х10

1250

28,2

2х25+1х16

1340

28,2

2х35+1х10

1520

30,3

2х35+1х16

1580

30,3

2х50+1х16

2160

35

2х50+1х25

2240

35

2х70+1х25

2740

38,8

2х70+1х35

2840

38,8

2х95+1х35

3690

44,1

2х95+1х50

3840

44,1

2х120+1х35

4380

48,1

2х120+1х70

4680

48,1

2х150+1х50

5600

54,6

2х150+1х70

5750

54,6

2х185+1х70

6880

59,3

2х185+1х95

7110

59,3

2х240+1х120

9240

68,9

3х0,75

100

8,8

3х1,0

110

9,1

3х1,5

140

9,8

3х2,5

200

11,4

3х4

270

13,1

3х6

390

15,6

3х10

660

21

3х16

880

23,1

3х25

1400

28,2

3х35

1800

31,8

3х50

2550

36,6

3х70

3250

40,7

3х95

4360

46,3

3х120

5280

50,6

3х150

6680

58

3х185

8120

62,2

3х240

10700

73,3

3х0,75+1х0,75

120

9,6

3х1,0+1х1,0

140

9,9

3х1,5+1х1,5

170

10,7

3х2,5+1х1,5

230

12,5

3х4+1х2,5

330

14,8

3х6+1х4

460

17,2

3х10+1х6

740

22, 2

3х16+1х6

980

25,3

3х16+ 1х10

1050

25,3

3х25+1х10

1600

30,9

3х25+1х16

1700

30,9

3х35+1х10

1880

34,8

3х35+1х16

1950

34,8

3х35+1х25

2120

34,8

3х50+1х16

2820

38,9

3х50+1х25

2910

38,9

3х70+1х25

3370

43,2

3х70+1х35

3470

43,2

3х70+1х50

3710

43,2

3х95+1х25

4710

49,3

3х95+1х35

4770

49, 3

3х95+1х50

5040

49,3

3х120+ 1х35

5660

56,1

3х120+1х70

5970

56,1

3х120+1х120

6370

56,1

3х150+1х50

6220

59,8

3х150+1х70

6350

59,8

3х150+1х95

6950

59,8

3х150+1х150

7390

59,8

3х185+1х70

7250

67,3

3х185+1х95

8450

67,3

3х18 5+1х185

9480

67,3

3х240+1х70

11560

75,6

3х240+1х120

11900

75,6

4х1,0

140

9,9

4х1,5

170

10,7

4х2,5

240

12,5

4х4

350

14,8

4х6

470

17,2

4х10

820

23

4х16

1110

25,3

4х25

1750

30,9

4х35

2330

36

4х50

3210

40,3

4х70

4100

44,8

4х95

5760

53,3

4х120

6950

58,1

4х150

8570

65

4х185

10430

69,8

5х1,0

170

10,8

5х1,5

210

11,7

5х2,5

310

14,2

5х4

430

16,3

5х6

600

19

5х10

1010

25,2

5х16

1470

29

5х25

2210

35,1

5х35

2840

39,6

5х50

3930

44,3

5х70

5050

49,4

5х95

7060

58,7

<5х120 8640 65,1



5х150

10520

71,7

5х185

13010

78,1

Струмонавантаження

Кількість і переріз
жил, шт х кв.мм

Не більше А



1x2,5

69





1x4,0

89





1x6,0

115





1x10

144





1x16

189





1x25

240





1x35

298





1x50

362





1x70

437





1x95

522





1x120

609





2x0,75

24





2x1,0

28





2x1,5

35





2x2,5

47





2x4,0

60



2x6,0

75



2x10

97



2x16

128



2x25

162



2x35

200



2x50

245



2x70

290



2x95

347



2x120

407



2x0,75+1x0,75

24



2x1,0+1x1,0

28



2x1,5+1x1,5

35



2x2,5+1x1,5

47



2x4,0+1x2,5

60



2x6,0+1x4,0

75



2x10+1x6,0

97



2x16+1x6,0

128



2x25+1x10

162



2x3 5+1x10

200



2x50+1x16

245



2x70+1x25

290



2x95+1x35

347



2x120+1x35

407



3x0,75

22



3x1 ,0

24



3x1,5

31



3x2,5

42



3x4,0

55



3x6,0

69



3x16 + 1x6, 0

106



3x25 + 1x10

141



3x35 + 1x10

170



3x50 + 1x16

213



3x70 + 1x16

260



3x95 + 1x25

313



3x120 + 1x35

367



3x150 + 1x50

413



3x16 + 1x6,0 + 1x6,0

106



3x25 + 1x10 + 1x6,0

141



3x35 + 1x10 + 1x6,0

170



3x50 + 1x16 + 1x10

213



3x70 + 1x16 + 1x10

260



3x95 + 1x25 + 1x10

313



3x120 + 1x35 + 1x10

367



3x150 + 1x50 + 1x10

413
