КГН
|
Стандарт: ТУ 16.К73.05-93 |

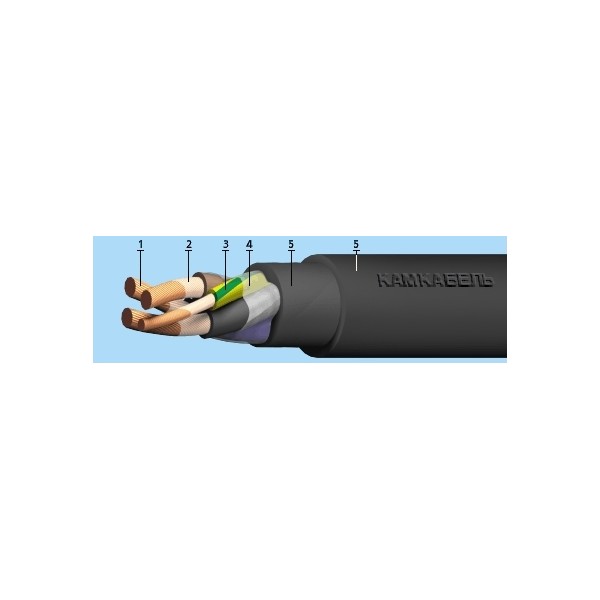

Елементи конструкції:
Струмопровідна жила скручена з мідних або мідних луджених дротів (клас 5);
Обмотка з поліетилентерефталатної плівки марки ПЕТ-Е;
Ізоляція з гуми типу РТІ-1 на основі натурального та бутадієнового каучуків,
маркування жил:
цифрова: 1, 2, 3, 4,5, жила заземлення - 0,
колір: блакитна, чорна, коричнева, жила заземлення - зелено-жовта;
Обмотка з поліетилентерефталатної плівки марки ПЕТ-Е;
Оболонка з маслостійкої гуми не розповсюджує горіння типу РШН-1 на основі поліхлоропрену.
Область застосування:
Силові гнучкі кабелі призначені для приєднання пересувних механізмів до електричних мереж на номінальну змінну напругу 660 В частоти до 400 Гц або постійну напругу 1000 В, у закритих приміщеннях з природною вентиляцією за відсутності впливу атмосферних опадів та сонячного випромінювання, а також у приміщеннях з підвищеною вологістю повітря (у тому числі шахтах, підвалах, суднових та корабельних приміщеннях), у яких можлива тривала наявність або часта конденсація вологи на стінах та стелі;
Стійкі до впливу мастил, а також дезінфікуючих та агресивних речовин, що вживаються в сільському господарстві. Не розповсюджують горіння.
Термін служби – 2,5 роки.
|
Будівельна довжина не менше [м] |
|
|
переріз основних жил до 35 кв.мм |
150 |
|
переріз основних жил 50-120 кв.мм |
125 |
|
переріз основних жил 150 кв.мм і вище |
100 |
Технічні характеристики
|
Гарантійний термін експлуатації [місяць] |
6 |
|
Довго допустима температура на жилі, не більше [oC] |
75 |
|
Випробовувальна змінна напруга частотою 50 Гц, 5 хв . [кВ] |
2.5 |
|
Номінальна змінна напруга частотою 50 Гц [кВ] |
0.66 |
|
Номінальна постійна напруга [кВ] |
1 |
|
Радіус вигину кабелів [зовнішніх діаметрів] |
8 |
|
Зусилля кабелів, що розтягує, на 1 кв.мм. сумарного перерізу всіх жил, не більше [Н] |
19.6 |
|
Температура навколишнього середовища, верхня межа [oC] |
+50 |
|
Температура навколишнього середовища, нижня межа [oC] |
-30 |
|
Електричний опір ізоляції не менше [МОм*км] |
50 |
Переріз
|
Кількість |
Маса |
Зовнішній |
|
1x2,5 |
80 |
6,7 |
|
1x4, 0 |
110 |
8 |
|
1x6,0 |
150 |
9 |
|
1x10 |
230 |
11,1 |
|
1x16 |
310 |
12,4 |
|
1x25 |
450 |
14,6 |
|
1x35 |
590 |
16,4 |
|
1x50 |
820 |
19 |
|
1x70 |
1090 |
21,5 |
|
1x95 |
1400 |
24,3 |
|
1x120 |
1730 |
27,7 |
|
2x0,75 |
90 |
8,2 |
|
2x1,0 |
100 |
8,5 |
|
2x1,5 |
130 |
9,4 |
|
2x2,5 |
190 |
11,2 |
|
2x4,0 |
280 |
13,5 |
|
2x6,0 |
380 |
15,5 |
|
2x10 |
680 |
21,1 |
|
2x16 |
920 |
23,7 |
|
2x25 |
1340 |
28,4 |
|
2x35 |
1680 |
31,2 |
|
2x50 |
2450 |
38 |
|
2x70 |
3170 |
42,2 |
|
2x95 |
4040 |
47,4 |
|
2x120 |
4800 |
50,7 |
|
2x0,75+1x0,75 |
110 |
8,9 |
|
2x1 ,0+1x1,0 |
125 |
9,1 |
|
2x1,5+1x1,5 |
160 |
10,1 |
|
2x2 ,5+1x1,5 |
220 |
11,8 |
|
2x4,0+1x2,5 |
310 |
13,9 |
|
2x6 ,0+1x4,0 |
440 |
16,3 |
|
2x10+1x6,0 |
740 |
21 |
|
2x16+1x6,0 |
1070 |
25 |
|
2x25+1x10 |
1550 |
30 |
|
2x35+1x10 |
1890 |
32,4 |
|
2x50+1x16 |
2600 |
37,9 |
|
2x70+1x25 |
3400 |
42,7 |
|
2x95+1x35 |
4500 |
48,6 |
|
2x120+1x35 |
5880 |
54,4 |
|
3x0,75 |
110 |
8,9 |
|
3x1,0 |
120 |
9,1 |
|
3x1,5 |
160 |
10,1 |
|
3x2,5 |
230 |
12 |
|
3x4,0 |
350 |
14,5 |
|
3x6,0 |
460 |
16,6 |
|
3x10 |
840 |
22,3 |
|
3x16 |
1130 |
25,4 |
|
3x25 |
1660 |
30,4 |
|
3x35 |
2150 |
34 |
|
3x50 |
2970 |
39,5 |
|
3x70 |
3930 |
44,7 |
|
3x95 |
5100 |
50,9 |
|
3x120 |
6150 |
54,4 |
|
3x0,75+1x0,75 |
140 |
9,9 |
|
3x1,0+1x1,0 |
160 |
10,1 |
|
3x1,5+1x1,5 |
200 |
11,1 |
|
3x2,5+1x1,5 |
280 |
13,2 |
|
3x4,0+1x2,5 |
400 |
15,5 |
|
3x6,0+1x4,0 |
560 |
18 |
|
3x10+1x6,0 |
950 |
23,5 |
|
3x16+1x6,0 |
1300 |
27,6 |
|
3x25+1x10 |
1950 |
33,1 |
|
3x35+1x10 |
2400 |
36,5 |
|
3x50+1x16 |
3400 |
42,4 |
|
3x70+1x25 |
4500 |
47,7 |
|
3x95+1x35 |
5890 |
54,5 |
|
3x120+1x35 |
7550 |
60,9 |
|
4x1,0 |
160 |
10,1 |
|
4x1,5 |
200 |
11,1 |
|
4x2,5 |
290 |
13,3 |
|
4x4,0 |
420 |
16 |
|
4x6,0 |
590 |
18,5 |
|
4x10 |
1000 |
24,4 |
|
4x16 |
1400 |
27,8 |
|
4x25 |
2100 |
33,7 |
|
4x35 |
2730 |
37,7 |
|
4x50 |
3700 |
43,8 |
|
4x70 |
5000 |
49,7 |
|
4x95 |
6500 |
56,6 |
|
5x1,0 |
190 |
11,1 |
|
5x1,5 |
240 |
12,2 |
|
5x2,5 |
350 |
14,6 |
|
5x4,0 |
530 |
17,8 |
|
5x6,0 |
7 20 |
20,2 |
|
5x10 |
1250 |
26,8 |
|
5x16 |
1700 |
30,9 |
|
5x25 |
2600 |
37,4 |
|
3x2,5+2x1,5 |
340 |
14,2 |
|
3x4,0+2x2,5 |
500 |
17,2 |
|
3x6,0+2x4,0 |
710 |
20,3 |
|
3x10+2x6,0 |
1100 |
25,5 |
|
3x16+2x6,0 |
1600 |
29, 8 |
|
3x25+2x10 |
2300 |
35,9 |
|
3x35+2x10 |
3000 |
40,3 |
|
3x50+2x10 |
4000 |
43,5 |
|
3x70+2x10 |
4520 |
45,1 |
Струмонавантаження
|
Кількість та переріз |
Не більше А |
||
|
1x2,5 |
69 |
|
|
|
1x4,0 |
89 |
|
|
|
1x6,0 |
115 |
|
|
|
1x10 |
144 |
|
|
|
1x16 |
189 |
|
|
|
1x25 |
240 |
|
|
|
1x35 |
298 |
|
|
|
1x50 |
362 |
|
|
|
1x70 |
437 |
|
|
|
1x95 |
522 |
|
|
|
1x120 |
609 |
|
|
|
2x0,75 |
24 |
|
|
|
2x1,0 |
28 |
|
|
|
2x1,5 |
35 |
|
|
|
2x2,5 |
47 |
|
|
|
2x4,0 |
60 |
||
|
2x6,0 |
75 |
||
|
2x10 |
97 |
||
|
2x16 |
128 |
||
|
2x25 |
162 |
||
|
2x35 |
200 |
||
|
2x50 |
245 |
||
|
2x70 |
290 |
||
|
2x95 |
347 |
||
|
2x120 |
407 |
||
|
2x0,75+1x0,75 |
24 |
||
|
2x1,0+1x1,0 |
28 |
||
|
2x1,5+1x1,5 |
35 |
||
|
2x2,5+1x1,5 |
47 |
||
|
2x4,0+1x2,5 |
60 |
||
|
2x6,0+1x4,0 |
75 |
||
|
2x10+1x6,0 |
97 |
||
|
2x16+1x6,0 |
128 |
||
|
2x25+1x10 |
162 |
||
|
2x3 5+1x10 |
200 |
||
|
2x50+1x16 |
245 |
||
|
2x70+1x25 |
290 |
||
|
2x95+1x35 |
347 |
||
|
2x120+1x35 |
407 |
||
|
3x0,75 |
22 |
||
|
3x1 ,0 |
24 |
||
|
3x1,5 |
31 |
||
|
3x2,5 |
42 |
||
|
3x4,0 |
55 |
||
|
3x6,0 |
69 |
||
|
3x16 + 1x6, 0 |
106 |
||
|
3x25 + 1x10 |
141 |
||
|
3x35 + 1x10 |
170 |
||
|
3x50 + 1x16 |
213 |
||
|
3x70 + 1x16 |
260 |
||
|
3x95 + 1x25 |
313 |
||
|
3x120 + 1x35 |
367 |
||
|
3x150 + 1x50 |
413 |
||
|
3x16 + 1x6,0 + 1x6,0 |
106 |
||
|
3x25 + 1x10 + 1x6,0 |
141 |
||
|
3x35 + 1x10 + 1x6,0 |
170 |
||
|
3x50 + 1x16 + 1x10 |
213 |
||
|
3x70 + 1x16 + 1x10 |
260 |
||
|
3x95 + 1x25 + 1x10 |
313 |
||
|
3x120 + 1x35 + 1x10 |
367 |
||
|
3x150 + 1x50 + 1x10 |
413 |
