РПШ-660
|
Стандарт: ТУ 16.К18-001-89 |

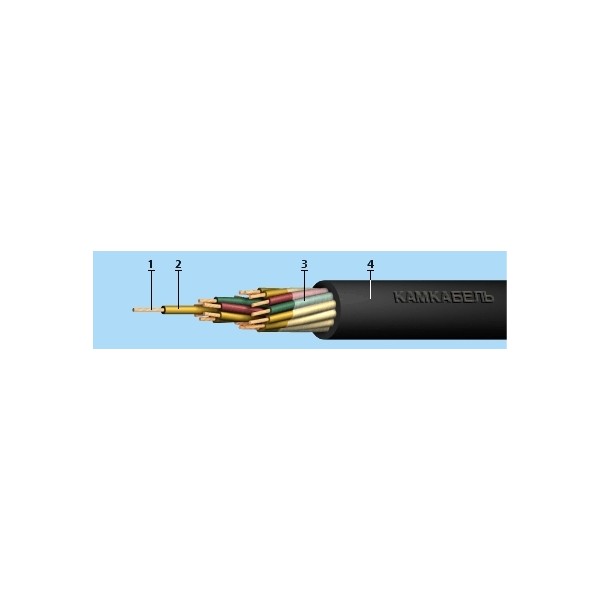

Елементи конструкції:
Струмопровідна жила скручена з мідних дротів або мідних луджених дротів (клас 4);
Ізоляція з гуми на основі натурального та бутадієнового каучуків,
маркування жил:
колірна - лічильна пара;
Обмотка з поліетилентерефталатної плівки;
Оболонка з гуми на основі поліхлоропрену.
Область застосування:
Дроти призначені для приєднання стаціонарних установок в електричних мережах на номінальну змінну напругу 380 та 660 В частотою 400 Гц, а також для монтажу радіоапаратури.
Дроти призначені для експлуатації в макрокліматичних районах з помірним кліматом при температурі навколишнього середовища від мінус 40°С до плюс 60°С. Дріт призначений для експлуатації в закритих приміщеннях за відсутності впливу прямого сонячного випромінювання та атмосферних опадів. Дроти з перетином жил до 4 кв.мм стійки до багаторазових перегинів і витримують щонайменше 500 циклів. Дріт з перетином жил 6 і 10 кв.мм стійкий до вигинів і витримують не менше 15 подвійних вигинів.
Термін служби - 8 років.
Технічні характеристики
|
Вологість повітря при 35o C [%] |
98 |
|
Гарантійний термін експлуатації [місяць] |
12 |
|
Довго допустима температура на жилі, не більше [oC] |
65 |
|
Випробовувальна змінна напруга частотою 50 Гц, 5 хв. [кВ] |
2.5 |
|
Монтаж при температурі не нижче [oC] |
-15 |
|
Номінальна змінна напруга частоти 400 Гц, [кВ] |
0.66 |
|
Номінальна постійна напруга [кВ] |
1.0 |
|
Будівельна довжина, не менше [м] |
50 |
|
Температура навколишнього середовища, верхня межа [oC] |
+60 |
|
Температура навколишнього середовища, нижня межа [oC] |
-40 |
|
Електричний опір ізоляції, не менше [ МОм*км] |
110 |
Перерізи
|
Кількість |
Маса |
Зовнішній |
|
|
2х0,75 |
114 |
9 |
|
|
3х0,75 |
125 |
9,5 |
|
|
4х0,75 |
148 |
10,3 |
|
|
5х0,75 |
184 |
11,2 |
|
|
6х0,75 |
216 |
12,2 |
|
|
7х0,75 |
223 |
12,2 |
|
|
8х0,75 |
277 |
14,2 |
|
|
10х0,75 |
347 |
16,4 |
|
|
12х0,75 |
366 |
16,9 |
|
|
14х0,75 |
414 |
17,8 |
|
|
2х1,0 |
125 |
9,4 |
|
|
3х1,0 |
137 |
9,8 |
|
|
4х1,0 |
166 |
10,7 |
|
|
5х1,0 |
205 |
11,6 |
|
|
6х1,0 |
238 |
13,6 |
|
|
7х1,0 |
248 |
13 ,6 |
|
|
8х1,0 |
305 14,7 14,7 10,1 10х1 ,0 |
384 |
17 |
|
12х1,0 |
408 |
17,5 |
|
|
14х1,0 |
463 |
18,4 |
|
|
2х1,5 |
148 |
9,9 |
|
|
3х1,5 |
164 |
10,5 |
|
|
4х1,5 |
199 |
11,4 |
|
|
5х1,5 |
248 |
12,5 |
|
|
6х1,5 |
320 |
14,6 |
|
|
7х1,5 |
332 |
14,6 |
|
|
8х1,5 |
368 |
15,8 |
|
|
10х1,5 |
466 |
18,3 |
|
|
12х1,5 |
498 |
18,9 |
|
|
14х1,5 |
565 |
19,8 |
|
|
2х2,5 |
202 |
11,3 |
|
|
3х2,5 |
224 |
11,9 |
|
|
4х2,5 |
307 |
14,1 |
|
|
5х2,5 |
378 |
15,3 |
|
|
6х2,5 |
438 |
16,6 |
|
|
7х2,5 |
348 |
16,6 |
|
|
8х2,5 |
534 |
18 |
|
|
10х2,5 |
724 |
21 |
|
|
12х2,5 p> |
750 |
21,7 |
|
|
14х2,5 |
843 |
22,8 |
|
|
2х4,0 |
231 |
12,4 |
|
|
3х4,0 |
316 |
14,1 |
|
|
2х6,0 |
361 |
15,6 |
|
|
3х6,0 |
440 |
16,5 |
|
|
2х10 |
514 |
18,2 |
|
|
3х10 |
633 |
19,3 |
