КГЭ-ХЛ

Стандарт: ТУ 16.К73.02-88
Код ОКП: 35 4545

Інформація

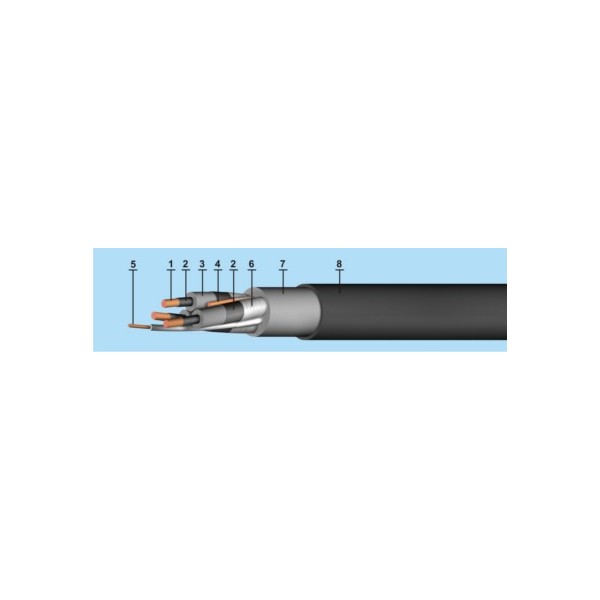

Елементи конструкції:

Струмопровідна жила, скручена з мідних або мідних луджених дротів (клас 5);
Напівпровідні екрани з електропровідної гуми типу РЕМ-1;
Ізоляція основних жил з гуми типу РТІ -1 на основі натурального та бутадієвого каучуку;
Жила заземлення;
Допоміжна жила з ізоляцією з гуми типу РТІ -1 на основі натурального та бутадієнового каучуку;
Обмотка з поліетилентерефталатної плівки марки ПЕТ-Е;
Внутрішня оболонка з гуми на основі ізопренового та бутадієнового каучуків;
Зовнішня оболонка з гуми типу РШ-1 (для кабелю в тропічному виконанні - РШ-1 озоностійкої, антисептованої).

Область застосування:

Кабелі призначені для приєднання екскаваторів та інших пересувних машин або електроустановок до електричних мереж з ізольованою нейтраллю при номінальній напрузі змінного струму номінальної частоти 50 Гц основних жил - 6000 В, допоміжної - 380 В.

призначені для експлуатації на свіжому повітрі. Переважно застосовуються для екскаваторів та інших пересувних механізмів, обладнаних апаратурою автоматичного відключення при однофазному замиканні на землю.

Ізоляція кабелів стійка до дії озону протягом 3 годин при концентрації 0,0015%. Кабелі у тропічному виконанні стійки до поразки пліснявими грибами. Термін служби кабелів - не менше 3-х років.

Номінальна змінна напруга частотою 50 Гц
основних жил	6 000 В
допоміжних жил	380 В

Випробовувальна змінна напруга частотою 50Гц, 5 хв
основних жил	15 000 В
допоміжних жил	2 000 В

Радіус вигину кабелю, не менше [зовнішніх діаметрів]
при монтажі та прокладці	6
при намотуванні та розмотуванні на кабельний барабан	10

Технічні характеристики

Гарантійний термін експлуатації [місяць]	12
Довго допустима температура на жилі, не більше [oC]	75
Максимальна робоча температура жили [oС]	80
Намотування та розмотування на барабан радіусом кратному 10 зовнішнім діаметрам кабелю [кількість циклів]	7000
Будівельна довжина не менше [м]	200
Температура навколишнього середовища, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-60
Електричний опір ізоляції основних ж мул при 20oС, не менше [МОм х км]	50
Електричний опір електропровідних екранів при температурі 20oC, не більше [МОм/км]	300

Перерізи

	Кількість та переріз жил, шт х кв.мм		Номінальний зовнішній діаметр, мм	Маса кабелю, кг/км
основних	допоміжних	заземлення
3х10	1х6	-	41.2	2125
3х16	1х6	-	43,8	2507
3х25	1х10	-	46,4	3006
3х35	1х10	-	50,2	3636
3х50	1х16	-	53,9	4377
3х70	1х16	-	63,3	5966
3х95	1х25	-	66,5	7139
3х120	1х35	-	72,0	8431
3х150	1х50 77,6	9997
3х10	1х6	1х6	41.2	2170
3х16	1х6	1х6	43,8	2522
3х25	1х10	1х10	46,4	3014
3х35	1х10	1х10	50,2	3641
3х50	1х16	1х16	53,9	4309
3х70	1х16	1х16	63,3	5835
3х95	1х25	1х16	66,5	6998
3х120	1х35	1х16	72,0	8262
3х150	1х50	1х16	77,6	9802

Струмове навантаження

Кількість та перетин жив, шт х кв.мм	Не більше А
3x16 + 1x6,0	117
3x25 + 1x10	157
3x35 + 1x10	189
3x50 + 1x16	235
3x70 + 1x16	288
3x95 + 1x25	346
3x120 + 1x35	403
3x150 + 1x50	458
3x16 + 1x6,0 + 1x6, 0	117
3x25 + 1x10 + 1x6,0	157
3x35 + 1x10 + 1x6,0	189
3x50 + 1x16 + 1x10	235
3x70 + 1x16 + 1x10	288
3x95 + 1x25 + 1x10	346
3x120 + 1x35 + 1x10	403
3x150 + 1x50 + 1x10	458
