КГЭШ

Стандарт: ТУ16.К73.012-95
Код ОКП: 35 4145

Інформація

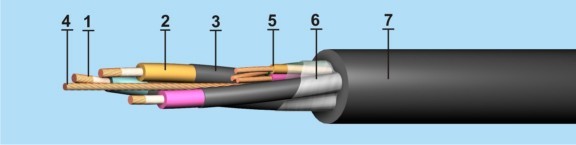

Елементи конструкції:

Струмопровідна жила, скручена з мідних або мідних луджених дротів (клас 5);
Ізоляція основних жил з гуми типу РТІ-1 на основі натурального та бутадієнового каучуку;
Екран з електропровідної гуми типу РЕ-2 поверх ізоляції основних жил;
Жила заземлення;
Група допоміжних жил;
Обмотка з поліетилентерефталатної плівки марки ПЕТ-Е;
Оболонка з гуми типу РШН-1 на основі поліхлоропрену.

Примітка: За бажанням споживача кабель може бути виготовлений в оболонці яскравого кольору.

Область застосування:

Кабелі марки КГЕШ призначені для приєднання вугільних комбайнів, пересувних машин та механізмів при підземних гірничих роботах до електричних мереж на номінальну напругу змінного струму до 1140 В частотою 50 Гц на основних жилах і до 220 В на допоміжній жилі.

Кабелі можуть експлуатуватися в підземних приміщеннях та шахтах з підвищеною вологістю повітря, в яких можлива тривала наявність води або часта конденсація вологи. Електропровідні екрани з ізоляції жил забезпечують випереджувальне відключення системи електропостачання при пошкодженні кабелю і тим самим, попереджаючи можливий вибух метану в шахтах. . Кабелі стійкі до дії олій та бензину. Кабелі у тропічному виконанні стійки до ураження цвілевими грибами. Не розповсюджують горіння при одиночній прокладці.

Термін служби кабелів - не менше 1,5 років.

Номінальна змінна напруга частотою 50 Гц
основних жил	1 140 В
допоміжних жил	220 В

Випробовувальна змінна напруга частотою 50Гц, 5 хв
основних жил	3 500 В
допоміжних жил	1 500 В

Технічні характеристики

Гарантійний термін експлуатації [місяць]	6
Максимальна робоча температура жили [oС]	75
Радіус вигину кабелів [зовнішніх діаметрів]	5
Будівельна довжина не менше [м]	200
Температура навколишнього середовища середовища, верхня межа [oC]	+55
Температура навколишнього середовища, нижня межа [oC]	-30
Електричний опір ізоляції основних жил при 20oС, не менше [МОм х км]	50
Електричний опір електропровідних екранів при температурі 20oC, не більше [МОм/км]	1500

Перерізи

3х120

	Кількість та переріз жил, шт х кв.мм		Максимальний зовнішній діаметр, мм	Маса кабелю, кг/км
основних	допоміжних	заземлення
3х4	1х2,5	-	25,1	750
3х6	1х4	-	29,2	1029
3х10	1х6	-	32,1	1301
3х16	1х10	-	37,1	1820
3х25	1х10	-	41,5	2259
3х35	1х10	-	45,3	2741
3х50	1х10	-	49,2	3420
3х70	1х10	-	54,1	4427
3х95	1х10	-	60,9	5503
3х4	1х2,5	3х1,5	31,0	1133
3х6	1х4	3х2, 5	34,1	1423
3х10	1х6	3х2,5	37,4	1753
3х16	1х10 3x2,5 31,5 41,5 41,5 41,5 /td>	2252
3х25	1х10	3х2,5	45, 2	2740
3х35	1х10	3х2,5	50,6	3416
3х10	1х6	3х4	37,4	1753
3х16	1х10	3х4	41,5	2252
3х25	1х10	3х4	45,2	2740
3х35	1х10	3х4	50,6	3416
3х50	1х10	3х4	55,0	4200
3х70	1х10	3х4	59,4	5195
3х95	1х10	3х4	65,0	6342
3х120	1х10	3х4	69,4	7995
3х150	1х10	3х4	75, 0	9130
3 х25	1х10	3х6	45,2	2740
3х35	1х10	3х6	50,6	3416
3х50	1х10	3х6	55,0	4200
3х70	1х10	3х6	59,4	5195
3х95	1х10	3х6	65,0	6342
3х120	1х10	3х6	69,4	7995
3х150	1х10	3х6	75,0	9130
3х70	1х10	3х10	59,4	5195
3х95	1х10	3х10	65,0	6342
3х120	1х10	3х10	69,4	7995
3х150	1х10	3х10	75,0	9130
1х10	3х16 69,4 69,4 7995 7995 7995>
3х150	1х10	3х16	75,0	9130

Струмове навантаження

Переріз основних жил, шт х кв.мм	Не більше А
4	45
6	58
10	75
16	105
25	136
35	168
50	200
70	250
95	290
