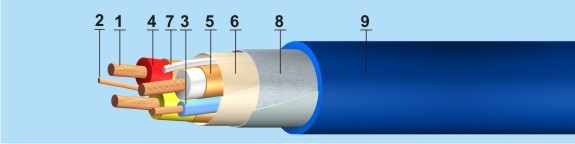

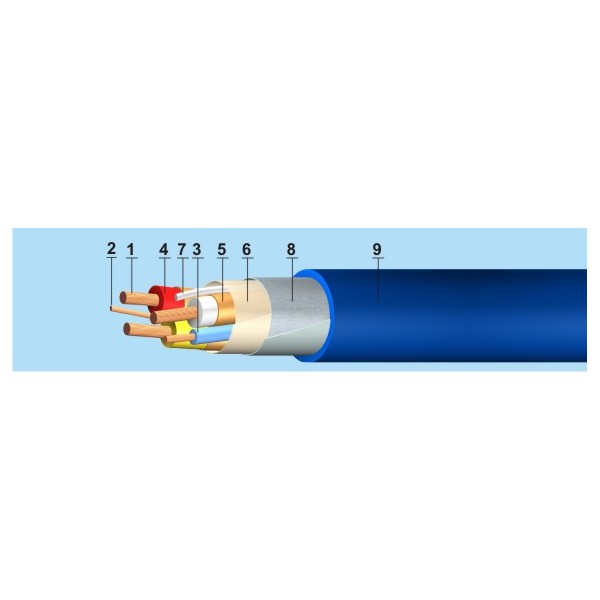

Елементи конструкції:

Струмопровідна жила, скручена з мідних або мідних дротів (клас 2);
Жила заземлення;
Допоміжна жила;
Ізоляція основних та допоміжних жил з ПВХ пластикату;
Екрани основних струмопровідних жил із мідної стрічки;
Обмотка зі стрічкового ПВХ пластикат;
Джгут;
Броня з 2-х сталевих оцинкованих стрічок;
Зовнішня оболонка з ПВХ пластикату.

Примітка: наявність допоміжних жил та перерізів заземлювальних жил за погодженням із замовником.

Область застосування :

Кабелі марки КШВЕБбШв призначені для прокладання горизонтальними та похилими виробленнями шахт в електричних мережах на номінальну змінну напругу 1,14 кВ частотою 50 Гц на основних жилах і до 220 В на допоміжних жилах.

Конструктивні особливості кабелів дозволяють експлуатувати їх у важких умовах, наприклад: тривала наявність води або конденсація вологи, вплив агресивних середовищ.

Електропровідні екрани в конструкції забезпечують відключення системи електропостачання при пошкодженні ізоляції кабелю і тим самим попереджають можливе коротке замикання і вибух рудного метану. Кабелі не поширюють горіння при одиночній прокладці.

Номінальна змінна напруга частотою 50 Гц

основних жил

1 140 В

допоміжних жил

220 В

Технічні характеристики

Перерізи

Струмонавантаження
