ПЭТ-180
|
Стандарт: ТУ 16.К09-097-95, МЕК 60317-8 |

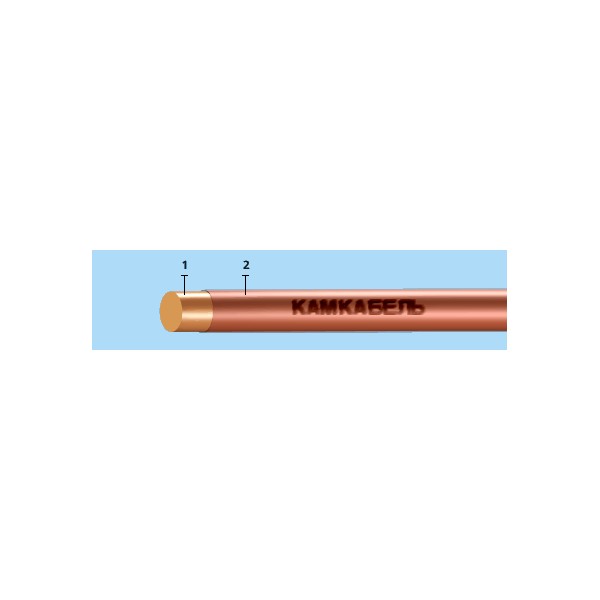

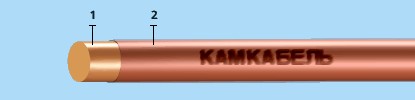

Елементи конструкції:
Мідний дріт діаметром від 0,063 до 2,500 мм;
Ізоляція з поліефірімідного лаку (тип 2).
Область застосування:
Дріт застосовується для виготовлення обмоток температурного класу 'Н': двигунів та сухих трансформаторів електроустаткування для промислового та побутового застосування, генераторів, вимірювальних приладів, котушок, реле, апаратури зв'язку, а також компресорів холодильних установок та кондиціонерів, що працюють у середовищі фреонів (хладонів). Термічні властивості дроту дозволяють використовувати дріт в обмотках тривалих перевантажень і впливу високих температур. Ресурс роботи дротів - 20000 годин. Гарантійний термін зберігання дротів - 12 місяців. до фреонів (хладонів): R 12, R 22.
Технічні характеристики
|
Температура навколишнього середовища, нижня межа [oC] |
-60 |
|
Температурний індекс, [oС] |
180 (H) |
|
Термопластичний потік, [oС] |
300 |
Перерізи
|
Діаметр |
Макс. діаметр дроту, |
Пробивна |
|
0,063 |
0,085 |
450 |
|
0,071 |
0,095 |
500 |
|
0,08 |
0,105 |
500 |
|
0,09 |
0,117 |
600 |
|
0,1 |
0,129 |
600 |
|
0,112 |
0,143 |
1700 |
|
0,12 |
0,153 |
1700 |
|
0,125 |
0,159 |
1700 |
|
0,13 |
0,165 |
2000 |
|
0,14 |
0,176 |
2000 |
|
0,15 |
0,19 |
2000 |
|
0,16 |
0,199 |
2000 |
|
0,17 |
0,21 |
2200 |
|
0,18 |
0,222 |
2200 |
|
0,19 |
0,234 |
2200 |
|
0,2 |
0,245 |
2200 |
|
0,21 |
0,258 |
2500 |
|
0,224 |
0,272 |
2500 |
|
0,235 |
0,285 |
2500 |
|
0,25 |
0,301 |
2500 |
|
0,265 |
0,319 |
2800 |
|
0,28 |
0,334 |
2800 |
|
0,3 |
0,355 |
2800 |
|
0,315 |
0,371 |
2800 |
|
0,335 |
0,393 |
3100 |
|
0,355 |
0,414 |
3100 |
|
0,38 |
0,441 |
3100 |
|
0,4 |
0,462 |
3100 |
|
0,425 |
0,485 |
3500 |
|
0,45 |
0,516 |
3500 |
|
0,475 |
0,543 |
3500 |
|
0,5 |
0,569 |
3500 |
|
0,53 |
0,601 |
4000 |
|
0,56 |
0,632 |
4000 |
|
0,6 |
0,676 |
4000 |
|
0,63 |
0,706 |
4000 |
|
0,67 |
0,749 |
4000 |
|
0,69 |
0,77 |
4000 |
|
0,71 |
0,79 |
4000 |
|
0 ,75 |
0,832 |
4400 |
|
0,77 |
0,854 |
4400 |
|
0,8 |
0,885 |
4400 |
|
0,83 |
0,916 |
4400 |
|
0,85 |
0,937 |
4400 |
|
0,9 |
0,99 |
4700 |
|
0,93 |
1,02 |
4700 |
|
0,95 |
1,041 |
4700 |
|
1 |
1,093 |
4900 |
|
1,06 |
1,155 |
4900 |
|
1,08 |
1,176 |
4900 |
|
1,12 |
1,217 |
4900 |
|
1,18 |
1,279 |
5100 |
|
1,25 |
1,351 |
5100 |
|
1,32 |
1,423 |
5100 |
|
1,4 |
1,506 |
5300 |
|
1,45 |
1,557 |
5300 |
|
1,5 |
1,608 |
5300 |
|
1,56 |
1,67 |
5300 |
|
1,6 |
1,711 |
5300 |
|
1,7 |
1,813 |
5500 |
|
1,8 |
1,916 |
5500 |
|
1,9 |
2,018 |
5500 |
|
2 |
2,12 |
5700 |
|
2,12 |
2,243 |
5700 |
|
2,24 |
2,366 |
5700 |
|
2,36 |
2,488 |
5700 |
|
2 ,44 |
2,57 |
5700 |
|
2,5 |
2,631 |
5700 |
