ПЭТ-200-1, ПЭТ-200-2

Стандарт: ТУ16505.93776, МЕК 6031726
Код ОКП: 35 9118 0700

Інформація

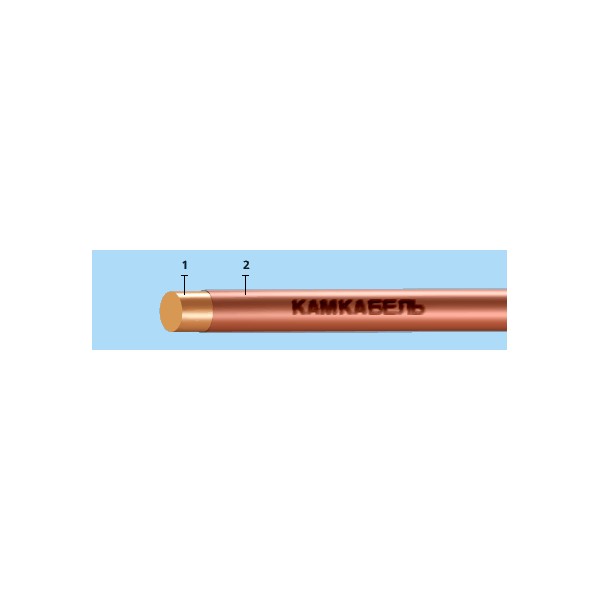

Елементи конструкції:

Мідний дріт діаметром від 0,063 до 1,50 мм.;
Ізоляція на основі поліамідімідного лаку (тип 1 і тип 2).

Область застосування:

Дріт застосовується для виготовлення обмоток температурного класу 'С '. Електричні та термічні властивості дроту дозволяють використовувати його в обмотках, що зазнають тривалих перевантажень і впливу високих температур.>Технічні характеристики

Температурний індекс, [oС]	200
Термопластичний потік, [oС]	320±5

Перерізи

Діаметр провідника, мм	Макс. діаметр дроту, мм	Маса дроту, кг/км
0,063	0,078	0,029
0,071	0,088	0,037
0,08	0,098	0,047
0,09	0,11	0,059
0,1	0,121	0,073
0,112	0,134	0,091
0,125	0,149	0,114
0,14	0,166	0,142
0,15	0,176	0,163
0,16	0,187	0,186
0,17	0,198	0,209
0,18	0,209	0,234
0,19	0,22	0,261
0,2	0,23	0,289
0,21	0,243	0,318
0,224	0,256	0,361
0,236	0,269	0,401
0,25	0,284	0,449
0,265	0,3	0,504
0,28	0,315	0,562

Елементи конструкції:

Область застосування:

Провід застосовується для виготовлення обмоток температурного класу 'С'. Електричні та термічні властивості дроту дозволяють використовувати його в обмотках, що зазнають тривалих перевантажень та впливу високих температур.

Ресурс роботи проводів 20000 годин.

Стійкий до розчинників толуол.

Технічні характеристики

Температурний індекс, [oС]	200
Термопластичний потік, [oС]	320±5

Речення

Діаметр провідника, мм	Макс. діаметр дроту, мм	Маса дроти, кг/км
0,063	0,078	0,029
0,071	0,088	0,037
0,08	0,098	0,047
0,09	0,11	0,059
0,1	0,121	0,073
0,112	0,134	0,091
0,125	0,149	0,114
0,14	0,166	0,142
0,15	0,176	0,163
0,16	0,187	0,186
0,17	0,198	0,209
0,18	0,209	0,234
0,19	0,22	0,261
0,2	0,23	0,289
0,21	0,243	0,318
0,224	0,256	0,361
0,236	0,269	0,401
0,25	0,284	0,449
0,265	0,3	0,504
0,28	0,315	0,562
