МКЭШ

Стандарт: ГОСТ 10348-80
Код ОКП: 35 8110

Інформація

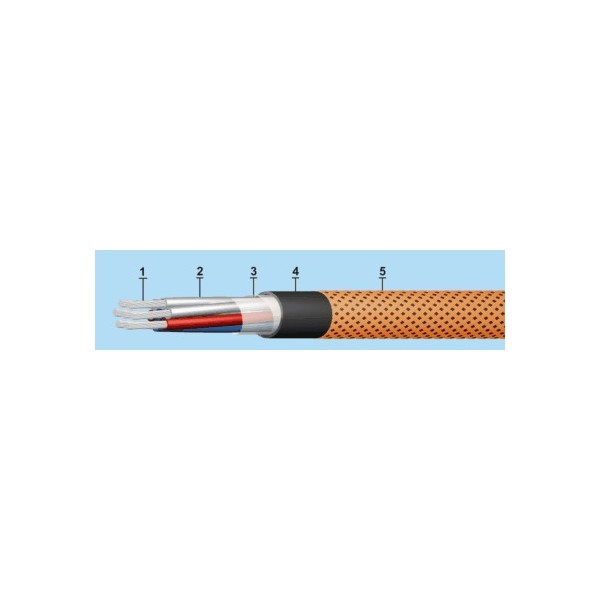

Елементи конструкції:

Струмопровідна жила зі скручених мідних луджених дротів,
Ізоляція та оболонка з полівінілхлоридного пластикату,
Поверх ізольованих скручених жил – поліетилентерефталатна плівка,
Оболонка з ПВХ-пластикату,
Екран з мідних дротів.

Область застосування:

Застосовуються для фіксованого міжприладового монтажу електричних пристроїв.

Технічні характеристики

Безвідмовне напрацювання кабелів не менше [доби.]	416
Випробовувальна змінна напруга частотою 50 Гц, 5 хв. [В]	2000
Номінальна напруга змінного струму, частотою до 400 Гц [В]	500
Номінальна постійна напруга [кВ]	0.75
Температура навколишнього середовища, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-60

Перерізи

Кількість і переріз жил, шт х кв.мм	Зовнішній діаметр, не більше мм	Маса дроту, кг/км
2х0,35	7,5	61
3х0,35	7,7	64
5х0,35	9	97
7х0,35	9,6	113
10х0,35	12,4	158
14х0,35	13,2	190
2х0,50	7,8	68
3х0,50	8	73
5х0,50	9,5	110
7х0,50	10	132
10х0,50	13	180
14х0,50	13,9	219
2х0,75	8,3	80
3х0,75	8,5	86
5х0,75	1 0	130
7х0,75	10,8	160
10х0,75	14	227
14х0,75	15	280
