АКВББШВ

Стандарт: ГОСТ 1508-78
Код ОКП: 35 6344 0700

Інформація

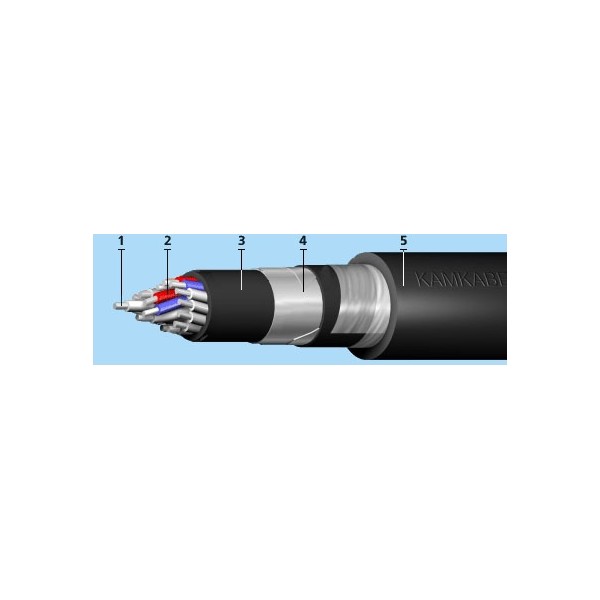

Елементи конструкції:

Струмопровідна жила
Ізоляція
Роздільний шар
Броня
Шланг

Область застосування:
Кабелі призначені для нерухомого приєднання до електричних приладів, апаратів, складання затискачів електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В.

Кабелі застосовуються для прокладки на відкритому повітрі, в приміщеннях, каналах, тунелях, в землі (траншеях) в умовах агресивного середовища, в місцях, схильних до впливу блукаючих струмів, якщо кабелі не піддаються значним розтягуючим зусиллям та за наявності небезпеки механічних пошкоджень під час експлуатації. Кабелі не розповсюджують горіння при одиночній прокладці (норми ГОСТ 12176-89).

Опір провідника згідно з ГОСТ 22483
Кліматичне виконання УХЛ за ГОСТ 15150-69
Категорія розміщення 1-5 за ГОСТ 15150-69

Термін служби
При прокладанні на відкритому повітрі, в землі (траншеях) не менше 15 років
При прокладанні в приміщеннях, тунелях, каналах не менше 25 років

Технічні характеристики

Вологість повітря при 35o C [%]	98
Гарантійний термін експлуатації [місяць]	36
Випробовувальна змінна напруга частотою 50 Гц, 5 хв. [кВ]	2.5
Максимальна робоча температура жили [oС]	70
Монтаж при температурі не нижче [oC]	-7
Номінальна змінна напруга частотою 50 Гц [кВ]	0.66
Радіус вигину кабелів [зовнішніх діаметрів]	10
Будівельна довжина не менше [м]	150
Температура навколишнього середовища, верхня межа [oC]	+50
Температура навколишнього середовища, нижня межа [oC]	-50

Перерізи

Кількість та переріз жил шт х кв.мм	Маса кабелю кг/км	Зовнішній діаметр мм	Опір ізоляції, не менше МОм х км
4x2,5	353	14,4	9,0
5x2, 5	390	15,2	9,0
7x2,5	441	16,1	9,0
10x2,5	558	19,1	9,0
14x2,5	643	20,3	9,0
19x2,5	755	22,1	9,0
27x2,5	977	25,9	9,0
37x2,5	1176	28,5	9,0
4x4,0	427	16,0	9,0
7x4,0	546	18,2	9,0
10x4,0	701	21,8	9,0
4x6,0	484	17,2	6,0
7x6,0	631	19 ,6	6,0
10x6,0	817	23,7	6,0
4x10	630	20,0	6,0
7x10	848	23,1	6,0
10x10	1141	28,8	6,0
