АКВВГ

АКВВГ

Стандарт: ГОСТ 1508-78

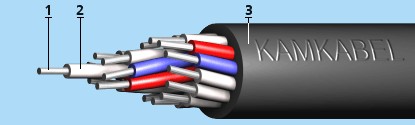

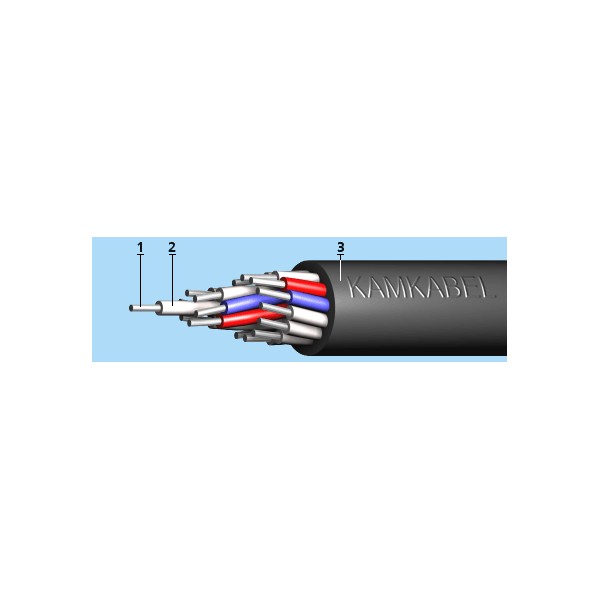

Элементы конструкции:

 Алюминиевая однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
Изоляция из поливинилхлоридного пластиката.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
Оболочка из поливинилхлоридного пластиката.
В кабелях марки КВВГз оболочка с заполнением пространства между жилами.

Область применения:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.

Параметры исполнения:
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

Радиус изгиба кабеля при прокладке:
Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля

Срок службы:
при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
при прокладке в помещениях, туннелях, каналах не менее 25 лет

Технические характеристики



Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

36

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

2.5

Максимальная рабочая температура жилы [°С]

70

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

0.66

Строительная длина, не менее [м]

150

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Cечения

Количество и сечение жил
шт х кв.мм

Масса кабеля
кг/км

Наружный диаметр
мм

Сопротивление изоляции,
не менее МОм х км

4x2,5

104

9,7

9,0

5x2,5

122

10,6

9,0

7x2,5

152

11,4

9,0

10x2,5

205

14,3

9,0

14x2,5

261

15,5

9,0

19x2,5

333

17,2

9,0

27x2,5

470

20,9

9,0

37x2,5

631

23,8

9,0

4x4,0

142

11,4

9,0

7x4,0

214

13,5

9,0

10x4,0

289

17,0

9,0

4x6,0

175

12,5

6,0

7x6,0

268

14,9

6,0

10x6,0

382

19,3

6,0
