АКВВГНГ

АКВВГНГ

Стандарт: ТУ 16.К01-37-2003
Код ОКП: 35 6344

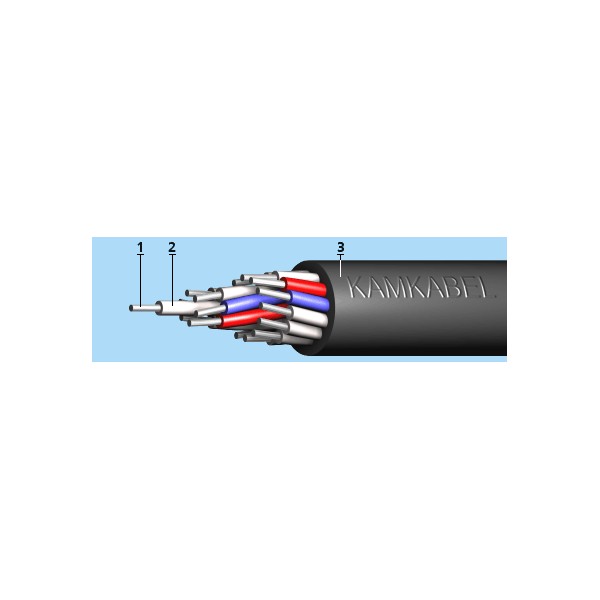

Элементы конструкции:

 Алюминиевая однопроволочная жила (класс 1);
Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве;
Оболочка из ПВХ пластиката пониженной горючести.

Область применения:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, а так же допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Стойки к монтажным изгибам.

Срок службы при прокладке в земле и открытой прокладке - 15 лет, при прокладке в помещениях, каналах и туннелях - 25лет.

Технические характеристики



Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

36

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

2.5

Максимальная рабочая температура жилы [°С]

70

Монтаж при температуре, не ниже [°C]

-15

Номинальное постоянное напряжение [кВ]

0.66

Строительная длина, не менее [м]

150

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Cечения

Количество и сечение жил
шт х кв.мм

Масса кабеля
кг/км

Наружный диаметр
мм

Сопротивление изоляции,
не менее МОм х км

4x2,5

117

10,2

9,0

5x2,5

136

11,1

9,0

7x2,5

169

12,0

9,0

10x2,5

227

15,0

9,0

14x2,5

287

16,2

9,0

19x2,5

364

18,4

9,0

27x2,5

512

21,8

9,0

37x2,5

685

24,7

9,0

4x4,0

157

11,8

9,0

7x4,0

234

14,0

9,0

10x4,0

316

17,6

9,0

4x6,0

192

13,0

6,0

7x6,0

290

15,4

6,0

10x6,0

413

19,9

6,0

4x10

282

15,8

6,0

7x10

456

19,3

6,0

10x10

644

25,0

6,0
