АКВВГЭ

АКВВГЭ

Стандарт: ГОСТ 1508-78
Код ОКП: 35 6344 0200

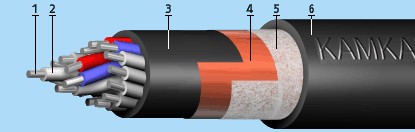

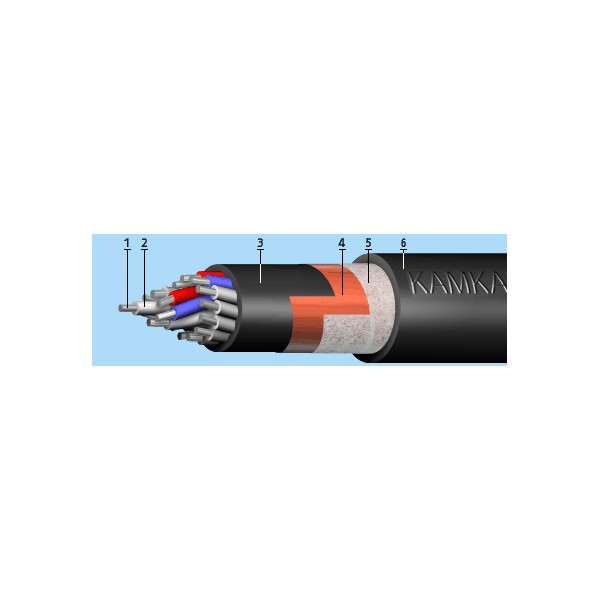

Элементы конструкции:

 Алюминиевая однопроволочная жила (класс 1);
Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве;
Разделительный слой из ПВХ пластиката;
Экран из алюминиевой или медной ленты;
Обмотка лентой полотна нетканого;
Оболочка из ПВХ пластиката.

Область применения:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89). Стойки к монтажным изгибам.

Срок службы при открытой прокладке - 15 лет, при прокладке в помещениях, каналах и туннелях - 25лет.

Технические характеристики



Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

36

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

2.5

Максимальная рабочая температура жилы [°С]

70

Монтаж при температуре, не ниже [°C]

-15

Номинальное постоянное напряжение [кВ]

0.66

Строительная длина, не менее [м]

150

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Cечения

Количество и сечение жил
шт х кв.мм

Масса кабеля
кг/км

Наружный диаметр
мм

Сопротивление изоляции,
не менее МОм х км

4x2,5

202

14,0

9,0

5x2,5

227

14,8

9,0

7x2,5

266

15,7

9,0

10x2,5

361

19,1

9,0

14x2,5

430

20,3

9,0

19x2,5

520

22,1

9,0

27x2,5

696

25,9

9,0

37x2,5

864

28,5

9,0

4x4,0

253

15,6

9,0

7x4,0

344

17,8

9,0

10x4,0

467

21,8

9,0

4x6,0

295

16,8

6,0

7x6,0

427

19,6

6,0

10x6,0

583

24,1

6,0

4х10,0

422

20,0

6,0

7х10,0

600

23,1

6,0

10х10,0

824

28,8

6,0
