КВББШВ
|
Стандарт: ГОСТ 1508-78 |

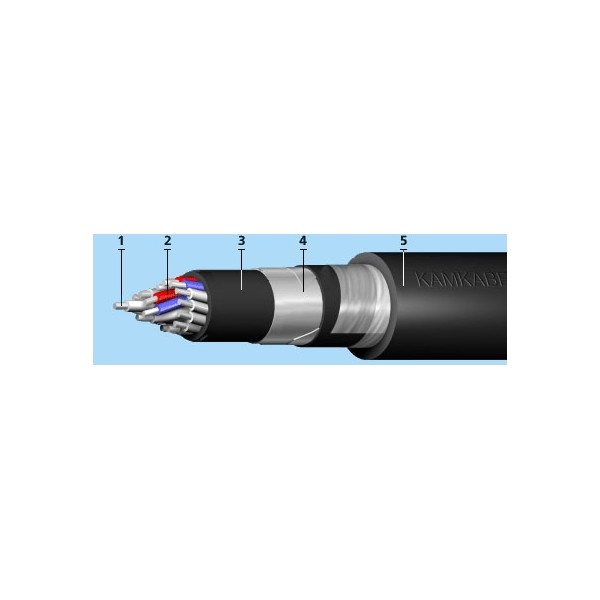

Елементи конструкції
Мідна однодротяна струмопровідна жила круглої форми класу 1 за ГОСТ 22483;
Ізоляція з полівінілхлоридного пластикату.
Ізольовані жили кабелів скручені. У кожному повиві є лічильна пара, ізольовані жили якої відрізняються за кольором один від одного та від інших жил;
Броня з двох сталевих оцинкованих стрічок;
Оболонка з полівінілхлоридного пластикату;
Область застосування:
Кабелі призначені для нерухомого приєднання до електричних приладів, апаратів, складання затискачів електричних розподільчих пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В.
Кабелі застосовуються для прокладання на відкритому повітрі, в приміщеннях, каналах, тунелях, землі (траншеях) в умовах агресивного середовища, у місцях, схильних до впливу блукаючих струмів, якщо кабелі не піддаються значним зусиллям, що розтягують, і за наявності небезпеки механічних пошкоджень під час експлуатації. Кабелі не розповсюджують горіння при одиночній прокладці (норми ГОСТ 12176-89). 15 років
При прокладанні в приміщеннях, тунелях, каналах не менше 25 років
Технічні характеристики
|
Вологість повітря при 35o C [%] |
98 |
|
Гарантійний термін експлуатації [місяць] |
36 |
|
Випробовувальна змінна напруга частотою 50 Гц, 5 хв. [кВ] |
2.5 |
|
Максимальна робоча температура жили [oС] |
70 |
|
Монтаж при температурі не нижче [oC] |
-7 |
|
Номінальна змінна напруга частотою 50 Гц [кВ] |
0.66 |
|
Будівельна довжина, не менше [м] |
150 |
|
Температура навколишнього середовища, верхня межа [oC] |
+50 |
|
Температура навколишнього середовища, нижня межа [oC] |
-50 |
Перерізи
|
Кількість та переріз жил |
Маса кабелю |
Зовнішній діаметр |
Опір ізоляції, |
|
4х0,75 |
217 |
11,3 |
10,0 |
|
5х0, 75 |
240 |
11,9 |
10,0 |
|
7х0,75 |
275 |
12,5 |
10,0 |
|
10х0,75 |
348 |
14,6 |
10,0 |
|
14х0,75 |
407 |
15,4 |
10,0 |
|
19х0,75 |
485 |
16,6 |
10, 0 |
|
27х0,75 |
318 |
19,0 |
10,0 |
|
37х0,75 |
758 |
20,8 |
10,0 |
|
4x1,0 |
235 |
11,6 |
10,0 |
|
5x1,0 |
262 |
12, 3 |
10,0 |
|
7x1 ,0 |
303 |
12,9 |
10,0 |
|
10x1,0 |
387 |
15,2 |
10,0 |
|
14x1,0 |
458 |
16,1 |
10,0 |
|
19x1,0 |
550 |
17,4 |
10,0 |
|
27x1,0 |
707 |
19,9 |
10,0 |
|
37x1,0 |
875 |
21,8 |
10,0 |
|
4x1,5 |
266 |
12,2 |
10,0 |
|
5x1,5 |
299 |
12 ,9 |
10,0 |
|
7x1,5 |
351 |
13,6 |
10,0 |
|
10x1,5 |
452 |
16,1 |
10,0 |
|
14x1,5 |
543 |
17,1 |
10,0 |
|
19x1,5 |
661 |
18,5 |
10,0 |
|
27x1,5 |
860 |
21,3 |
10,0 |
|
37x1,5 |
1 100 |
23,8 |
10,0 |
|
4x2,5 |
325 |
13,1 |
9,0 |
|
5x2,5 |
370 |
13,9 |
9, 0 |
|
7x2,5 |
444 |
14,8 |
9,0 |
|
10x2,5 |
580 |
17,6 |
9,0 |
|
14x2,5 |
712 |
18,8 |
9,0 |
|
19x2,5 |
881 |
20, 5 |
9,0 |
|
27x2 ,5 |
1 188 |
24,1 |
9,0 |
|
37x2,5 |
1713 |
29,3 |
9,0 |
|
4x4,0 |
422 |
14,7 |
9,0 |
|
7x4,0 |
597 |
16, 8 |
9,0 |
|
10x4 ,0 |
790 |
20,3 |
9,0 |
|
4x6,0 |
525 |
15,9 |
6,0 |
|
7x6,0 |
763 |
18,3 |
6 ,0 |
|
10x6,0 |
1 019 |
22,3 |
6,0 |
