КВВГНГ

КВВГНГ

Стандарт: ТУ 16.К01-37-2003
Код ОКП: 35 6314

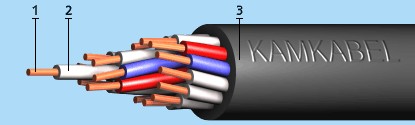

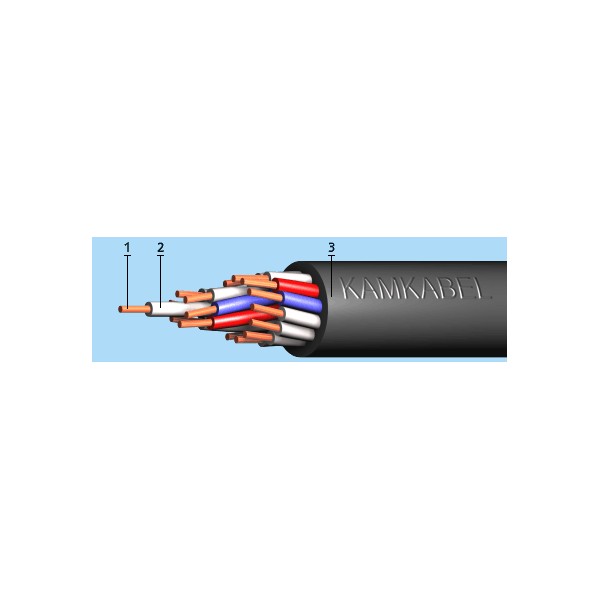

Елементи конструкції:

Мідна однодротяна струмопровідна жила круглої форми класу 1 за ГОСТ 22483;
Ізоляція з полівінілхлоридного пластикату.
Ізольовані жили кабелів скручені. У кожному повиві є лічильна пара, ізольовані жили якої відрізняються за кольором один від одного та від інших жил;
Оболонка з полівінілхлоридного пластикату зниженої горючості.
У кабелях марки КВВГзнг оболонка із заповненням простору між жилами.

Область застосування:

Кабелі призначені для нерухомого приєднання до електричних приладів, апаратів, складання затискачів електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В.

Кабелі застосовуються для прокладання на відкритому повітрі, приміщеннях, каналах, тунелях, за умов агресивного середовища, за відсутності механічних впливів на кабелі. Допускається прокладання кабелів у землі (траншеях) при забезпеченні захисту кабелів у місцях виходу поверхню. Кабелі переважно застосовуються для забезпечення пожежної безпеки кабельних ланцюгів під час прокладання в пучках. Кабелі не розповсюджують горіння при прокладанні в пучках (норми ГОСТ Р МЕК 332-3-96 категорії А). ГОСТ 22483
Кліматичне виконання УХЛ за ГОСТ 15150-69
Категорія розміщення 1-5 за ГОСТ 15150-69

Радіус вигину кабелю при прокладці:
Кабель зовнішнім діаметром до 10 мм. увімкн. не менше 3-х діаметрів кабелю
Кабель зовнішнім діаметром від 10 до 25 мм. увімкн. не менше 4-х діаметрів кабелю
Кабель зовнішнім діаметром від 25 мм. не менше 6-ти діаметрів кабелю
Кабель марки КВВГзнг не менше 12-ти діаметрів кабелю

Термін служби:
При прокладання на відкритому повітрі, у землі (траншеях) не менше 15 років
При прокладанні в приміщеннях, тунелях, каналах не менше 25 років

Технічні характеристики



Вологість повітря при 35o C [%]

98

Гарантійний термін експлуатації [місяць]

36

Випробовувальна змінна напруга частотою 50 Гц, 5 хв. [кВ]

2.5

Максимальна робоча температура жили [oС]

70

Монтаж при температурі не нижче [oC]

0

Номінальна постійна напруга [кВ]

0.66

Будівельна довжина, не менше [м]

150

Температура навколишнього середовища, верхня межа [oC]

+50

Температура навколишнього середовища, нижня межа [oC]

-50

Перерізи

Кількість та переріз жил
шт х кв.мм

Маса кабелю
кг/км

Зовнішній діаметр
мм

Опір ізоляції,
не менше МОм х км

4x0,75

75

7,2

10,0

5x0, 75

89

7,8

10,0

7x0,75

126

9,0

10,0

10x0,75

169

11,1

10,0

14x0,75

215

11,9

10,0

19x0,75

274

13,2

10,0

27x0,75

372

15,5

10,0

37x0,75

486

17,3

10,0

4x1,0

88

7,6

10,0

5x1,0

117

8,8

10,0

7x1,0

14 8

9,5

10,0

10x1,0

198

11,7

10,0

14x1,0

255

12,6

10,0

19x1,0

328

13 ,9

10,0

27x1,0

447

16,5

10,0

37x1,0

606

18,7

10,0

4x1,5

109

8,1

10,0

5x1,5

144

9,4

10,0

7x1,5

185

10,2

10,0

10x1,5

250

12,6

10,0

14x1,5

326

13,6

10,0

19x1,5

422

15,1

10,0

27x1,5

597

18,3

10,0

37x1,5

787

20,4

10,0

4x2,5

167

9,6

9 ,0

5x2,5

200

10,5

9,0

7x2,5

261

11,3

9,0

10x2,5

355

14,2

9,0

14x2,5

470

15 ,3

9,0

19x2,5

614

17,0

9,0

27x2,5

870

20,7

9,0

<37x2,5 1156 23 ,1



9,0

4x4,0

241

11,2

9,0

7x4,0

385

13,3

9,0

10x4,0

526

16,8

9,0

4x6,0

326

12,4

6,0

7x6,0

529

14,8

6,0

10x6,0

745

19,2

6,0
