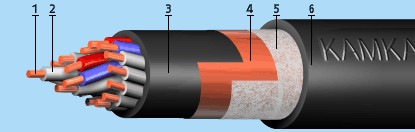

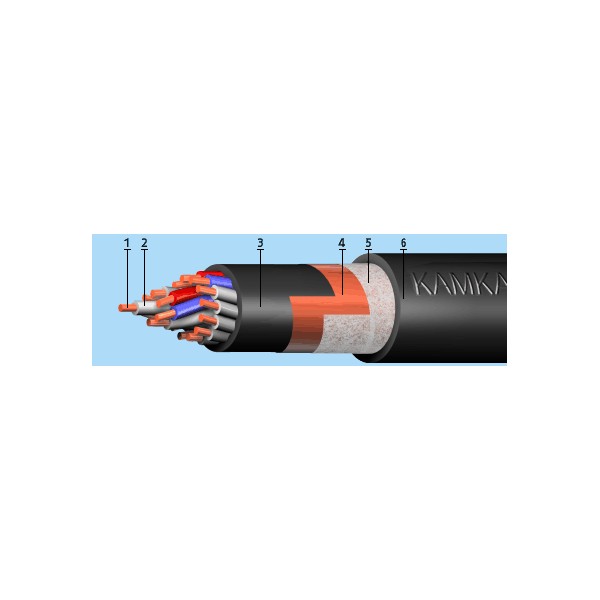

Мідна однодротяна струмопровідна жила круглої форми класу 1 за ГОСТ 22483; Ізоляція з полівінілхлоридного пластикату. Ізольовані жили кабелів скручені. У кожному повиві є лічильна пара, ізольовані жили якої відрізняються за кольором один від одного та від інших жил; Роздільний шар у вигляді оболонки з полівінілхлоридного пластикату товщиною не менше 0,5 мм або у вигляді обмотки стрічками з поліетилентерефталатної плівки; Екран у вигляді обмотки з мідної або алюмінієвої фольги з перекриттям, що забезпечує суцільність екрану при допустимих радіусах згинання кабелів. Уздовж екрана з алюмінієвої фольги прокладається поздовжньо мідний дріт; Роздільний шар у вигляді обмотки стрічками, що забезпечує збереження екрана при монтажі кабелів; Оболонка з полівінілхлоридного пластикату.
Область застосування:
Кабелі призначені для нерухомого приєднання до електричних приладів, апаратів, складання затискачів електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В. . Кабелі переважно застосовуються за необхідності захисту електричних кіл від впливу зовнішніх електричних полів. Кабелі не поширюють горіння при одиночній прокладці (норми ГОСТ 12176-89).
Опір провідника згідно з ГОСТ 22483 Кліматичне виконання УХЛ за ГОСТ 15150-69 Категорія розміщення 1-5 за ГОСТ 15150-69
Радіус вигину кабелю при прокладанні: Кабель зовнішнім діаметром до 10 мм. увімкн. не менше 3-х діаметрів кабелю Кабель зовнішнім діаметром від 10 до 25 мм. увімкн. не менше 4-х діаметрів кабелю Кабель зовнішнім діаметром від 25 мм. не менше 6-ти діаметрів кабелю
Термін служби: При прокладанні на відкритому повітрі не менше 15 років При прокладанні в приміщеннях, тунелях, каналах не менше 25 років
Технічні характеристики
Вологість повітря при 35o C [%]
98
Гарантійний термін експлуатації [місяць]
36
Випробовувальна змінна напруга частотою 50 Гц, 5 хв. [кВ]
2.5
Максимальна робоча температура жили [oС]
70
Монтаж при температурі не нижче [oC]
0
Номінальна постійна напруга [кВ]
0.66
Будівельна довжина, не менше [м]
150
Температура навколишнього середовища, верхня межа [oC]
+50
Температура навколишнього середовища, нижня межа [oC]
