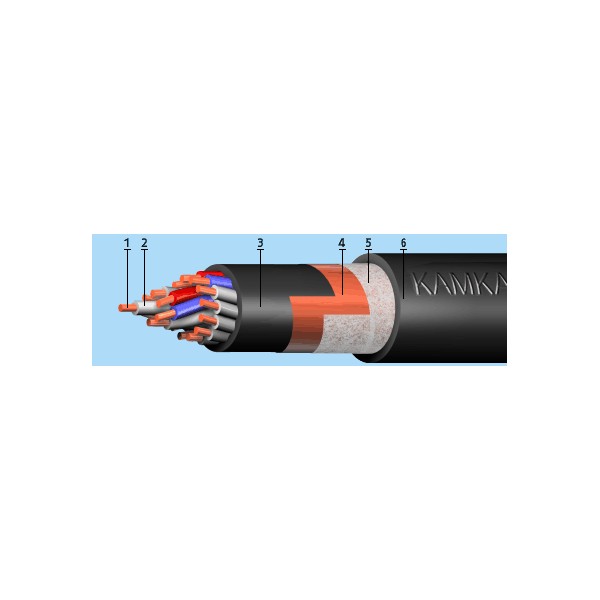

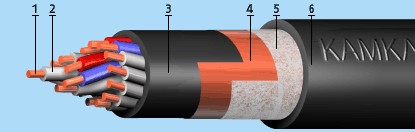

Елементи конструкції:

Мідна однодротяна струмопровідна жила круглої форми класу 1 за ГОСТ 22483;
Ізоляція з полівінілхлоридного пластикату.
Ізольовані жили кабелів скручені. У кожному повиві є лічильна пара, ізольовані жили якої відрізняються за кольором один від одного та від інших жил;
Роздільний шар у вигляді оболонки з полівінілхлоридного пластикату зниженої горючості завтовшки не менше 0,5 мм;
Екран у вигляді обмотки з мідної або алюмінієвої фольги з перекриттям, що забезпечує суцільність екрану при допустимих радіусах згинання кабелів. Уздовж екрана з алюмінієвої фольги прокладається поздовжньо мідний дріт;
Роздільний шар у вигляді обмотки стрічками, що забезпечує збереження екрана при монтажі кабелів;
Оболонка з полівінілхлоридного пластикату зниженої горючості.

Область застосування:

Кабелі призначені для нерухомого приєднання до електричних приладів, апаратів, збирання затискачів електричних розподільчих пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В на кабелі. Кабелі переважно застосовуються при необхідності захисту електричних ланцюгів від впливу зовнішніх електричних полів та забезпечення пожежної безпеки кабельних ланцюгів при прокладанні в пучках. Кабелі не поширюють горіння при прокладанні в пучках (норми ГОСТ Р МЕК 332-3-96 категорії А). Опір провідника згідно з ГОСТ 22483 Кліматичне виконання УХЛ за ГОСТ 15150-69 Категорія розміщення 1-5 за ГОСТ 15150-69

Радіус вигину кабелю під час прокладання:
Для кабелю зовнішнім діаметром до 10 мм. увімкн. не менше 3-х діаметрів кабелю. Для кабелю зовнішнім діаметром від 10 до 25 мм. увімкн. не менше 4-х діаметрів кабелю. Для кабелю зовнішнім діаметром від 25 мм. не менше 6-ти діаметрів кабелю

Термін служби:
При прокладці на відкритому повітрі не менше 15 років
При прокладці у приміщеннях, тунелях, каналах не менше 25 років

Технічні характеристики

Перерізи
