СИП-5
|
Стандарт: ТУ 16.К09-146-2005 |

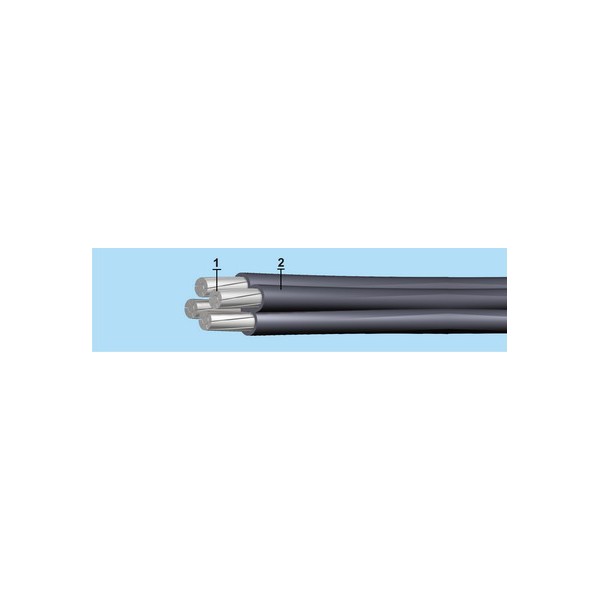

Елементи конструкції
4 струмопровідних жили з алюмінію, багатодротяних, ущільнених, рівного перерізу, одна з яких може бути нульовою.
Ізоляція зі світлостабілізованого зшитого поліетилену.
Область застосування:
Для застосування в повітряних лініях електропередачі.
Технічні характеристики
|
Гарантійний термін експлуатації [місяць] |
36 |
|
Монтаж при температурі не нижче [oC] |
-20 |
|
Робоча температура жили [oС] |
90 |
|
Температура навколишнього середовища, верхня межа [oC] |
50 |
|
Температура навколишнього середовища, нижня межа [oC] |
-60 |
Перерізи
|
Переріз, мм2 |
Розрахункова маса, кг/км |
Зовнішній діаметр, мм |
||||
|
4x35 |
515 |
23 |
|
|
|
|
|
4x50 |
720 |
27 |
|
|
|
|
|
4x70 |
993 |
31 |
|
|
|
|
|
4x95 |
1322 |
36 |
|
|
|
|
|
4x120 |
1616 |
39 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Струмове навантаження
35
|
Номінальний переріз основних жил, кв. мм |
Припустимий струм навантаження, не більше, А |
Допустимий струм односекундного короткого замикання , не більше, А |
|||
|
|
СІП |
Захищені дроти 20 кВ |
Захищені дроти 35 кВ |
СІП |
Захищені дроти |
|
16 |
100 |
|
|
1.5 |
|
|
25 |
130 |
|
|
2.3 |
|
|
160 |
200 |
220 |
3.2 |
3 |
|
|
50 |
195 |
245 |
270 |
4.6 |
4.3 |
|
70 |
240 |
310 |
340 |
6.5 |
6 |
|
95 |
300 |
370 |
400 |
8.8 |
8.2 |
|
120 |
340 |
430 |
460 |
10.9 |
10.3 |
|
150 |
380 |
485 |
520 |
13.2 |
12.9 |
|
185 |
436 |
560 |
600 |
16.5 |
15.9 |
|
240 |
515 |
600 |
670 |
22 |
20.6 |
