ППВ

Стандарт: ГОСТ 6323-79
Код ОКП: 35 5313 0100

Інформація

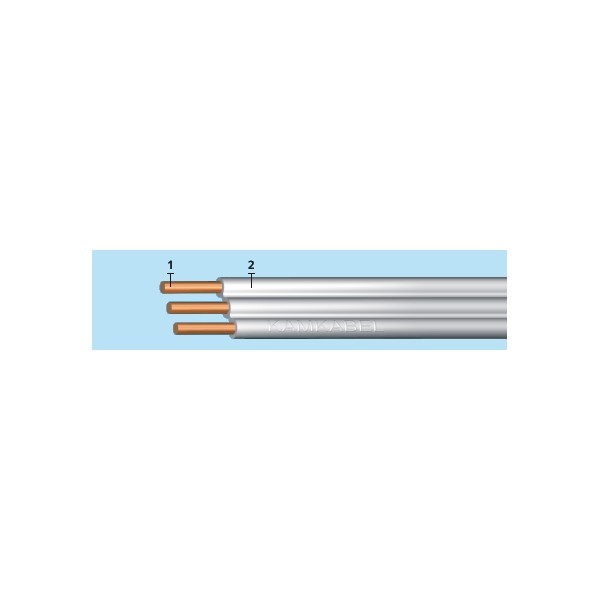

Елементи конструкції:

Мідна однодротяна струмопровідна жила круглої форми класу 1 за ГОСТ 22483*;
Ізоляція з ПВХ пластикату,
колір ізоляції для всіх перерізів: білий, жовтий, червоний, синій, зелений, коричневий, чорний.
------------- -----------------------
* на вимогу споживачів дроту можуть поставлятися з мідною лудженою жилою.

Область застосування:

Дроти застосовуються для електричних установок при стаціонарній прокладці в освітлювальних та силових мережах, а також для монтажу електрообладнання, машин, механізмів та верстатів на номінальну напругу до 450 Вольт (U0/U=450 /750 V) частотою 400 Гц або постійна напруга до 1000 Вольт.

Дроти виготовляються для експлуатації в районах з холодним, помірним та тропічним морським кліматом, у тому числі для суден необмеженого району плавання. Дріт призначений для експлуатації під навісом або в приміщеннях (об'ємах), де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі і є порівняно вільний доступ зовнішнього повітря, наприклад, намети, кузови, причепи, металеві приміщення без теплоізоляції. Дроти можуть використовуватися як вбудовані елементи всередині комплектних виробів, конструкція яких виключає можливість конденсації вологи на вбудованих елементах (наприклад, всередині радіоелектронної апаратури). Дріт марки ППВ призначений для негнучкого монтажу.

Дріт марки ППВ не поширює горіння. Дріт марки ППВ стійкий до впливу пліснявих грибів.

Термін служби проводів - не менше 15 років.

Технічні характеристики

Вологість повітря при 35o C [%]	100
Гарантійний термін експлуатації [місяць]	24
Випробовувальна змінна напруга 50 Гц протягом 15 хв. після перебування у воді 24 год. [В] 2500 2500 2500 tr>	Максимальна робоча температура жили [oС]	70
Монтаж при температурі не нижче [oC]	-15
Номінальна напруга U0/U [В]	450/750
Радіус вигину кабелів [зовнішніх діаметрів]	10
Будівельна довжина не менше [м]	100
Температура навколишнього середовища, верхня межа [oC]	+35
Температура навколишнього середовища середовища, нижня межа [oC]	-50
Електричний опір ізоляції, не менше [МОм*км]	1

Перерізи

Кількість та переріз жив, шт. х кв. мм	Маса, кг/км	Розрахунковий зовнішній діаметр, мм	Максимальний зовнішній діаметр, мм
2 х 0 ,75 21,9 21,9 21,9 21,9 2,2 х 5,3	2,6 х 6,4
2 х 1,00	27,0	2, 3 х 5,6	2,8 х 6,8
2 х 1,50	39,1	2,8 х 6,5	3,3 х 7,8
2 х 2,50	60,0	3,3 х 7,6	3,9 х 9,0
2 х 4,00	88,3	3,8 х 8,6	4,4 х 10,0
3 х 0,75	32,2	2,2 х 8,5	2,6 х 10,7
3 х 1,00	39,8	2,3 х 8,9	2,8 х 10,8
3 х 1 ,50 58,0 28 х 10,3	3,3 х 12,3
3 х 2,50	89,3	3, 3 х 12,0	3,9 х 14,1
<3 х 4,00 131,8 131,8 td center'>3,8 х 13,3	4,4 х 15,6
