Застосування
Кабель призначений для внутрішньої прокладки, монтажу низькочастотного станційного обладнання при напрузі не більше 120 В.

Технічні характеристики
Температурний діапазон:
- експлуатації від -20oС до +50oС
- прокладки та монтажу
від -10oС до +50oС
Мінімальний термін служби - 15 років.
Радіус вигину не менше 10 діаметрів кабелю.
Кабель відповідає НД України ТУ У 31.3-05758730-015, розроблених з урахуванням вимог МЕК 60189

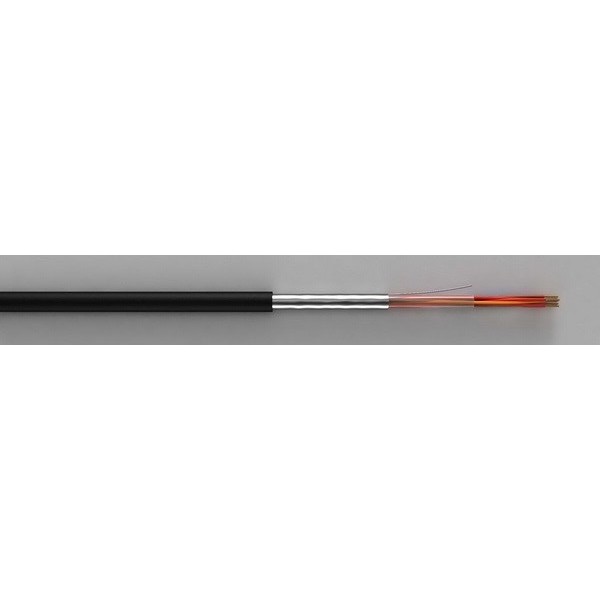

1Структура кабелю

- окопровідна жила - мідний м'який дріт Ø 0,32; 0,40; або 0,50 мм.

- ізоляція жил - полівінілхлоридний пластикат (ПВХ)

- ізольовані жили, що відрізняються за кольором, скручені в пару або трійку. Елементарний пучок складається з 5 або 10 пар або трійок. Всі пари або трійки в елементарному пучку мають індивідуальне забарвлення. Серце кабелю складається з елементарних пучків. Скріплююча обмотка пучків і сердечника синтетична нитка або стрічка.

- поясна ізоляція - синтетична стрічка (ПВХ або ПЕТ-Е), накладена спірально - екран - алюмінієва фольга або фольгована плівка, накладена спірально. Під екраном поздовжньо прокладено мідний луджений дріт Ø 0,4 мм-оболонка - ПВХ

Варіанти виконання

Для прокладки в пучках кабелів можливе виготовлення кабелю ТСВнг з оболонкою з ПВХ зниженої горючості, при пред'явленні вимог зниженого димозавиділення - ТСВнд з оболонкою з ПВХ з зниженим димозавиділенням.

Основні техніко-експлутаційні характеристики

Діаметр струмопровідних жил, мм, ном. 0.32 0.40 0.50
Електричний опір струмопровідної жили постійному струму, Ом/км, ном 229 148 96
Робоча ємність при частоті від 0.8 до 1.0 кГц, нФ/км, ном. 100 100 100 100 100 100 100 center'>100
Електричний опір ізоляції, не менше МОм*км 100 100 100
Коефіцієнт загасання на частоті 1 кГц (довідкова),дБ/км, не більше 2.95 2.40 1.90

Розрахунковий зовнішній діаметр кабелю, мм (довідковий)
Кількість пар Діаметр струмопровідних жил, мм
0.32 0.40 0.50 0.64 0.70 0.90
5x2 5.4 6.1 6.6
10x2 6.6 7.6 8.2
16x2 7.6 9.0 9.7
20x2 8.5 10.0 10.9
30x2 10.1 12.0 13.3
40x2 11.7 13.9 15.1
100x2 17.1 20.5 22.4
5x3 6.1 7.1 7.6
10x3 7.6 9.0 9.7
20x3 10.5 12.6 13.9

Розрахункова маса 1 км кабелю, кг (довідкова)
Кількість пар Діаметр струмопровідних жил, мм
0.32 0.40 0.50 0.64 0.70 0.90
5x2 36 47 57
10x2 55 74 93
16x2 76 105 133
20x2 90 125 160
30x2 132 185 242
40x2 176 247 318
100x2 377 543 713
5x3 47 62 76
10x3 73 100 127
20x3 125 176 233
